KOYO 7324BFY轴承尺寸、参数、图纸、互换、价格

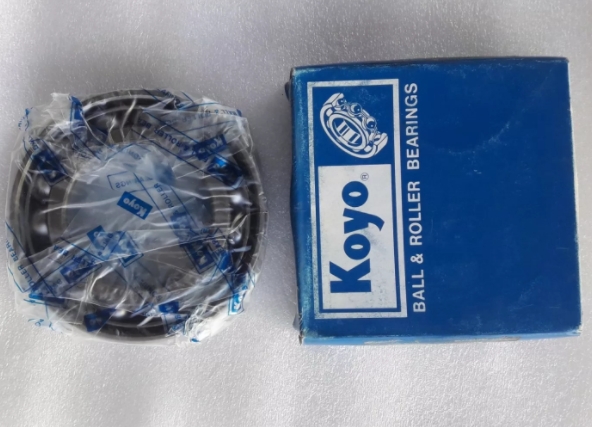

KOYO 7324BFY轴承
添加日期：2024-06-19 20:22:38
市场价：￥3075.16元
销售价：电话咨询
库存：2套
基本尺寸，内径：120mm，外径：260mm，厚度：110mm。
前缀列表：【KOYO ：轴承品牌：KOYO】。后缀列表：【B：接触角 40°】【FY：高强度黄铜保持架】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
O
Y
O
7
3
2
4
B
F
Y
KOYO ：轴承品牌：KOYO
7：角接触球轴承
3：尺寸系列：03系列
24：公称内径：120 mm
B：接触角 40°
FY：高强度黄铜保持架
KOYO ：
轴承品牌：KOYO
7：
角接触球轴承
3：
尺寸系列：03系列
24：
公称内径：120 mm
B：
接触角 40°
FY：
高强度黄铜保持架
| 外形尺寸 (mm) | |
| 轴承内径 d | 120 |
| 轴承外径 D | 260 |
| 轴承厚度 B | 55 |
| 双列轴承厚度 B1 | 110 |
| 倒角半径 r.min | 3 |
| 倒角半径 r1.min | 1.1 |
| 安装尺寸 (mm) | |
| 内圈挡肩 da.min | 134 |
| 内圈挡肩 db.min | - |
| 外圈挡肩 Da.max | 246 |
| 外圈挡肩 Db.max | 253 |
| 倒角半径 ra.max | 2.5 |
| 倒角半径 rb.max | 1 |
| 额定载荷-机加工保持架（kN） | |
| 动态额定载荷 Cr | 500 |
| 静态径向载荷 Cor | 504 |
| 疲劳极限载荷 Cu | 18.9 |
| 额定载荷-压制保持架（kN） | |
| 动态额定载荷 Cr | - |
| 静态径向载荷 Cor | - |
| 疲劳极限载荷 Cu | - |
| 极限转速（r/min） | |
| 脂润滑 | 2400 |
| 油润滑 | 3000 |
| 其他参数 | |
| 计算系数 fo | - |
| 作用点位置 a1 | 164.7 mm |
| 作用点位置 a2 | 54.7 mm |
| 参考重量（单列） | 12.6 kg |
| 参考重量（双列） | 25.2 kg |
