IBC BS55M100.P2H.DFM轴承尺寸、参数、图纸、互换、价格

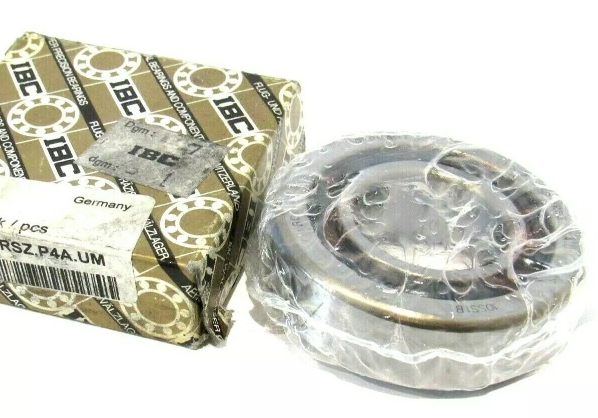

IBC BS55M100.P2H.DFM轴承
添加日期：2024-06-19 11:27:07
市场价：￥1260元
销售价：电话咨询
库存：9套
基本尺寸，内径：55mm，外径：100mm，厚度：20mm。
前缀列表：【IBC ：轴承品牌：IBC】【BS：滚珠丝杠支撑轴承】【55：轴承内径：55 mm】【M：分隔符】【100：轴承外径：100 mm】【.P2H：尺寸精度 P4 级，运行精度 P2 级（最高精度）】【.DF：双列面对面（><）配对】【M：中等预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
I
B
C
B
S
5
5
M
1
0
0
.
P
2
H
.
D
F
M
IBC ：轴承品牌：IBC
BS：滚珠丝杠支撑轴承
55：轴承内径：55 mm
M：分隔符
100：轴承外径：100 mm
.P2H：尺寸精度 P4 级，运行精度 P2 级（最高精度）
.DF：双列面对面（><）配对
M：中等预紧
IBC ：
轴承品牌：IBC
BS：
滚珠丝杠支撑轴承
55：
轴承内径：55 mm
M：
分隔符
100：
轴承外径：100 mm
.P2H：
尺寸精度 P4 级，运行精度 P2 级（最高精度）
.DF：
双列面对面（><）配对
M：
中等预紧
| 接触角 | |
| 69200 ° | |
| 外形尺寸 (mm) | |
| 轴承内径 d | 55 |
| 轴承外径 D | 100 |
| 轴承厚度 B | 20 |
| 倒角半径 r1,2.max | 1 |
| 倒角半径 r3,4.max | 0.6 |
| 安装尺寸 (mm) | |
| 内圈挡肩 da.min | 65 |
| 内圈外径 d1 | 78 |
| 外圈内径 D1 | 79 |
| 外圈挡肩 Db.max | 89 |
| 倒角半径 r1,2.max | 1 |
| 倒角半径 r3,4.max | 0.6 |
| 额定载荷（N） | |
| 动态额定载荷 Ca | 69200 |
| 静态径向载荷 Coa | 140000 |
| 疲劳极限载荷 Cu | 5190 |
| 轻型预紧 | |
| 预紧力 Fv | 2800 N |
| 轴向刚度 Sax | 1230 N/μm |
| 脂润滑转速 n.F | 4800 rpm |
| 摩擦力矩 M.R | 0.2 N |
| 中等预紧 | |
| 预紧力 Fv | 6300 N |
| 轴向刚度 Sax | 1630 N/μm |
| 脂润滑转速 n.F | 3800 rpm |
| 摩擦力矩 M.R | 0.33 N |
| 重压预紧 | |
| 预紧力 Fv | 12600 N |
| 轴向刚度 Sax | 2070 N/μm |
| 脂润滑转速 n.F | 1900 rpm |
| 摩擦力矩 M.R | 0.65 N |
| 其他参数 | |
| 作用点位置 a | 75 mm |
| 参考重量 | 0.71 kg |
