IBC BS093I.P4A.DUH轴承尺寸、参数、图纸、互换、价格
IBC BS093I.P4A.DUH轴承
添加日期：2024-06-19 11:28:55
市场价：￥3743.78元
销售价：电话咨询
库存：5套
基本尺寸，内径：23.838mm，外径：62mm，厚度：15.875mm。
前缀列表：【IBC ：轴承品牌：IBC】【BS：滚珠丝杠支撑轴承】【093：与尺寸有关的基本代号】【I：英制轴承】【.P4A：轴承具有极高运行精度（Abec.9级）和形状公差（Abec.7级）】【.DU：双列万能配对】【H：重压预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
I
B
C
B
S
0
9
3
I
.
P
4
A
.
D
U
H
IBC ：轴承品牌：IBC
BS：滚珠丝杠支撑轴承
093：与尺寸有关的基本代号
I：英制轴承
.P4A：轴承具有极高运行精度（Abec.9级）和形状公差（Abec.7级）
.DU：双列万能配对
H：重压预紧
IBC ：
轴承品牌：IBC
BS：
滚珠丝杠支撑轴承
093：
与尺寸有关的基本代号
I：
英制轴承
.P4A：
轴承具有极高运行精度（Abec.9级）和形状公差（Abec.7级）
.DU：
双列万能配对
H：
重压预紧
| 接触角 | |
| 30400 ° | |

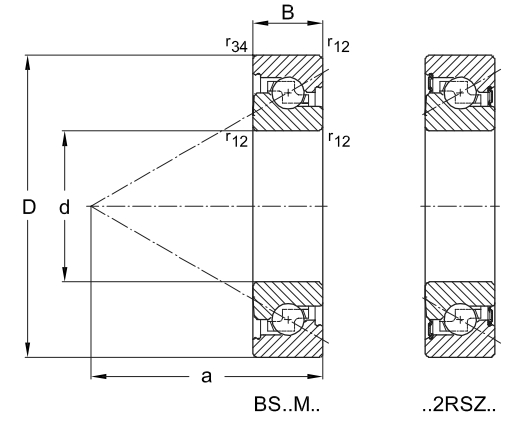

| 外形尺寸 (mm) | |
| 轴承内径 d | 23.838 |
| 轴承外径 D | 62 |
| 轴承厚度 B | 15.875 |
| 倒角半径 r1,2.max | 1 |
| 倒角半径 r3,4.max | 0.6 |

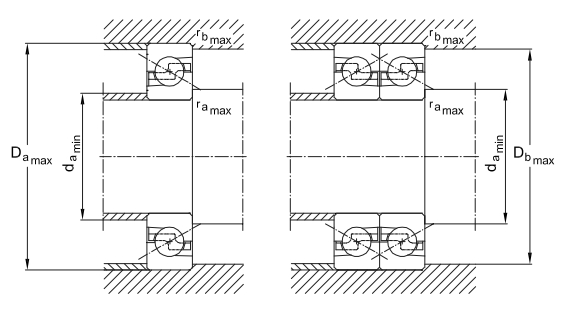

| 安装尺寸 (mm) | |
| 内圈挡肩 da.min | 32 |
| 内圈外径 d1 | 45.8 |
| 外圈内径 D1 | 46.6 |
| 外圈挡肩 Db.max | 54 |
| 倒角半径 r1,2.max | 1 |
| 倒角半径 r3,4.max | 0.6 |
| 额定载荷（N） | |
| 动态额定载荷 Ca | 30400 |
| 静态径向载荷 Coa | 49800 |
| 疲劳极限载荷 Cu | 1840 |
| 轻型预紧 | |
| 预紧力 Fv | 1250 N |
| 轴向刚度 Sax | 720 N/μm |
| 脂润滑转速 n.F | 8100 rpm |
| 摩擦力矩 M.R | 0.06 N |
| 中等预紧 | |
| 预紧力 Fv | 2810 N |
| 轴向刚度 Sax | 950 N/μm |
| 脂润滑转速 n.F | 6500 rpm |
| 摩擦力矩 M.R | 0.09 N |
| 重压预紧 | |
| 预紧力 Fv | 5620 N |
| 轴向刚度 Sax | 1210 N/μm |
| 脂润滑转速 n.F | 3300 rpm |
| 摩擦力矩 M.R | 0.19 N |
| 其他参数 | |
| 作用点位置 a | 50 mm |
| 参考重量 | 0.25 kg |
