GMN HYKH6009 2RZ CT XMP4+DUL轴承尺寸、参数、图纸、互换、价格

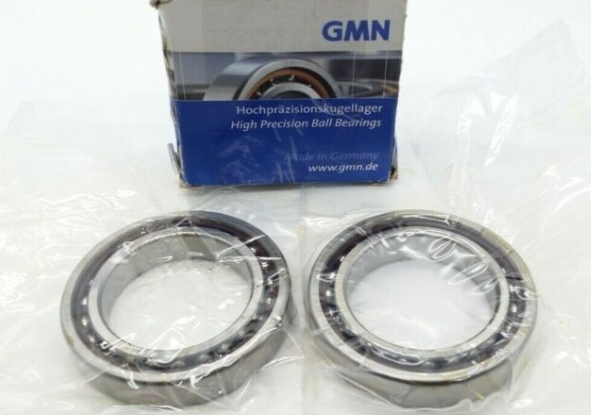

GMN HYKH6009 2RZ CT XMP4+DUL轴承
添加日期：2024-05-29 15:43:42
市场价：￥2268元
销售价：电话咨询
库存：2套
基本尺寸，内径：45mm，外径：75mm，厚度：16mm。
前缀列表：【GMN ：轴承品牌：GMN】【HY：混合陶瓷（陶瓷滚珠）轴承】【KH：主轴轴承】。后缀列表：【 2RZ：轴承两侧带低摩擦（间隙）密封件】【 C：接触角 15°】【T XM：模压碳纤维增强聚醚醚酮（PEEK）材质热塑性塑料保持架，高温 +250°】【P4：ISO 4级精度】【+D：双列】【U：万能配对】【L：轻型预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
M
N
H
Y
K
H
6
0
0
9
2
R
Z
C
T
X
M
P
4
+
D
U
L
GMN ：轴承品牌：GMN
HY：混合陶瓷（陶瓷滚珠）轴承
KH：主轴轴承
6：角接触球轴承
0：尺寸系列：10系列
09：公称内径：45 mm
2RZ：轴承两侧带低摩擦（间隙）密封件
C：接触角 15°
T XM：模压碳纤维增强聚醚醚酮（PEEK）材质热塑性塑料保持架，高温 +250°
P4：ISO 4级精度
+D：双列
U：万能配对
L：轻型预紧
GMN ：
轴承品牌：GMN
HY：
混合陶瓷（陶瓷滚珠）轴承
KH：
主轴轴承
6：
角接触球轴承
0：
尺寸系列：10系列
09：
公称内径：45 mm
2RZ：
轴承两侧带低摩擦（间隙）密封件
C：
接触角 15°
T XM：
模压碳纤维增强聚醚醚酮（PEEK）材质热塑性塑料保持架，高温 +250°
P4：
ISO 4级精度
+D：
双列
U：
万能配对
L：
轻型预紧
| 外形尺寸 (mm) | |
| 轴承内径 d | 45 |
| 轴承外径 D | 75 |
| 轴承厚度 B | 16 |
| 倒角半径 rs.min | 1 |
| 倒角半径，开口侧 rs1.min | 0.6 |
| 滚珠参数 | |
| 数量 Z | 18 |
| 滚珠直径 Dw | 8.731 mm |
| 桥台和圆角尺寸 (mm) | |
| 内圈外径 d1 | 54.7 |
| 内圈外径，开口侧 d2 | 52.3 |
| 保持架孔径 dk | 56.5 |
| 节圆直径 dm | 60 |
| 外圈内径 D1 | 65 |
| 外圈内径，开口侧 D2 | 68.6 |
| SMI润滑油槽宽度 a | - |
| 额定载荷（N） | |
| 基本动载荷 C | 18800 |
| 基本静载荷 Co | 11400 |
| 参考重量（kg） | |
| 0.238 | |
| 轻预紧 (N) | |
| 预紧量 Fv | 90 |
| 提升力 Fa.max | 273 |
| 轴向刚度（配对轴承） Cax | 44/μm |
| 中预紧 (N) | |
| 预紧量 Fv | 275 |
| 提升力 Fa.max | 883 |
| 轴向刚度（配对轴承） Cax | 69/μm |
| 重预紧 (N) | |
| 预紧量 Fv | 550 |
| 提升力 Fa.max | 1777 |
| 轴向刚度（配对轴承） Cax | 93/μm |
| 其他参数 | |
| 接触角 α0 | 15° |
| 极限转速 n | 40000/min |
| 最小弹簧预紧 Ff | 700 N |
