GMN S61902CTXMHGDUV轴承尺寸、参数、图纸、互换、价格

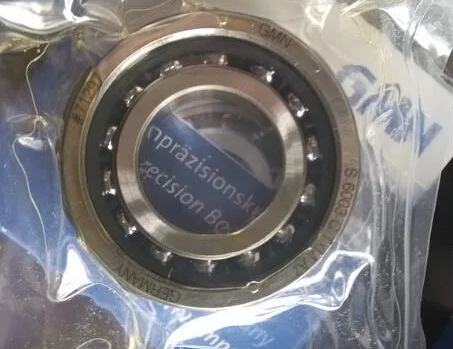

GMN S61902CTXMHGDUV轴承
添加日期：2024-05-29 15:07:37
市场价：￥2254.14元
销售价：电话咨询
库存：10套
基本尺寸，内径：15mm，外径：28mm，厚度：7mm。
前缀列表：【GMN ：轴承品牌：GMN】【S：内圈带两个导向盘】。后缀列表：【C：接触角 15°】【TXM：模压碳纤维增强聚醚醚酮（PEEK）材质热塑性塑料保持架，高温 +250°】【HG：符合GMN规范的GMN高精度】【D：双列】【U：万能配对】【V：协议预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
M
N
S
6
1
9
0
2
C
T
X
M
H
G
D
U
V
GMN ：轴承品牌：GMN
S：内圈带两个导向盘
6：角接触球轴承
19：尺寸系列：19系列
02：内径：15 mm
C：接触角 15°
TXM：模压碳纤维增强聚醚醚酮（PEEK）材质热塑性塑料保持架，高温 +250°
HG：符合GMN规范的GMN高精度
D：双列
U：万能配对
V：协议预紧
GMN ：
轴承品牌：GMN
S：
内圈带两个导向盘
6：
角接触球轴承
19：
尺寸系列：19系列
02：
内径：15 mm
C：
接触角 15°
TXM：
模压碳纤维增强聚醚醚酮（PEEK）材质热塑性塑料保持架，高温 +250°
HG：
符合GMN规范的GMN高精度
D：
双列
U：
万能配对
V：
协议预紧
| 外形尺寸 (mm) | |
| 轴承内径 d | 15 |
| 轴承外径 D | 28 |
| 轴承厚度 B | 7 |
| 倒角半径 rs.min | 0.3 |
| 倒角半径，开口侧 rs1.min | 0.3 |
| 滚珠参数 | |
| 数量 Z | 13 |
| 滚珠直径 Dw | 3.969 mm |
| 桥台和圆角尺寸 (mm) | |
| 内圈外径 d1 | 18.7 |
| 内圈外径，开口侧 d2 | - |
| 保持架孔径 dk | 21.65 |
| 节圆直径 dm | 21.5 |
| 外圈内径 D1 | 24.3 |
| 外圈内径，开口侧 D2 | 25.4 |
| SMI润滑油槽宽度 a | - |
| 额定载荷（N） | |
| 基本动载荷 C | 4570 |
| 基本静载荷 Co | 2160 |
| 参考重量（kg） | |
| 0.015 | |
| 轻预紧 (N) | |
| 预紧量 Fv | 22 |
| 提升力 Fa.max | 69 |
| 轴向刚度（配对轴承） Cax | 18/μm |
| 中预紧 (N) | |
| 预紧量 Fv | 70 |
| 提升力 Fa.max | 237 |
| 轴向刚度（配对轴承） Cax | 29/μm |
| 重预紧 (N) | |
| 预紧量 Fv | 140 |
| 提升力 Fa.max | 509 |
| 轴向刚度（配对轴承） Cax | 42/μm |
| 其他参数 | |
| 接触角 α0 | 15° |
| 极限转速 n | 79000/min |
| 最小弹簧预紧 Ff | 115 N |
