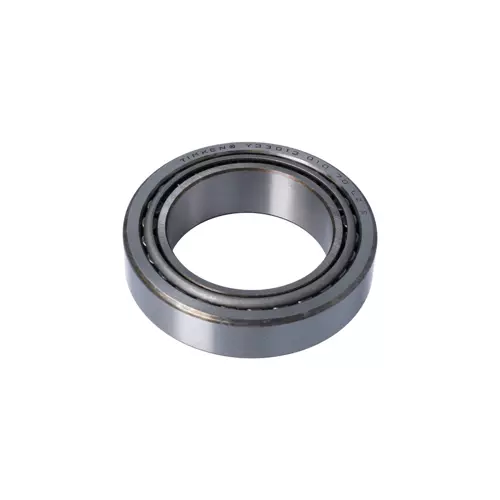

TIMKEN X33013/Y33013轴承尺寸、参数、图纸、互换、价格
X
3
3
0
1
3
/
Y
3
3
0
1
3
X：ISO 标准尺寸内圈
3：25º30' < 锥角 < 27º
30：内径范围：1-2 in
13：部件代号，13表示内圈，内圈基本代号：33013
/：分隔符
Y：ISO 标准尺寸外圈
3：25º30' < 锥角 < 27º
30：内径范围：1-2 in
13：部件代号，13表示内圈，内圈基本代号：33013
X：
ISO 标准尺寸内圈
3：
25º30' < 锥角 < 27º
30：
内径范围：1-2 in
13：
部件代号，13表示内圈，内圈基本代号：33013
/：
分隔符
Y：
ISO 标准尺寸外圈
3：
25º30' < 锥角 < 27º
30：
内径范围：1-2 in
13：
部件代号，13表示内圈，内圈基本代号：33013
| 技术规格 | |
| 系列 | 33013 |
| 锥体零件号 | X33013 |
| 外圈零件号 | Y33013 |
| 设计单元 | 公制 |
| 轴承净重 |
0.70 Kg 1.6 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 33013 |
| 尺寸规格 | |
| d - 内径 |
65 mm 2.5591 in |
| D - 外圈外径 |
100 mm 3.937 in |
| B - 锥体宽度 |
27.000 mm 1.0630 in |
| C - 外圈宽度 |
21.000 mm 0.8268 in |
| T - 轴承宽度 |
27.000 mm 1.0630 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.520 mm 0.06 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
70 mm 2.76 in |
| db - 锥体背面背衬直径 |
74 mm 2.91 in |
| Da - 外圈正面背衬直径 |
97.00 mm 3.82 in |
| Db - 外圈背面背衬直径 |
90.93 mm 3.58 in |
| Ab - 保持架锥体正面游隙 |
2.5 mm 0.1 in |
| Aa - 保持架锥体背面游隙 |
2 mm 0.08 in |
| a - 有效中心位置ˡ³ˡ |
-6.1 mm -0.24 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
32900 N 7390 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
127000 N 28500 lbf |
| C₀ - 静态径向载荷额定值 |
162000 N 36400 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
19600 N 4410 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.68 |
| e - ISO标准系数ˡ⁸ˡ | 0.35 |
| Y - ISO标准系数ˡ⁹ˡ | 1.72 |
| G₁ - 发热系数（滚子滚道） | 72.4 |
| G₂ - 发热系数（挡边-滚子端） | 36.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.103 |
