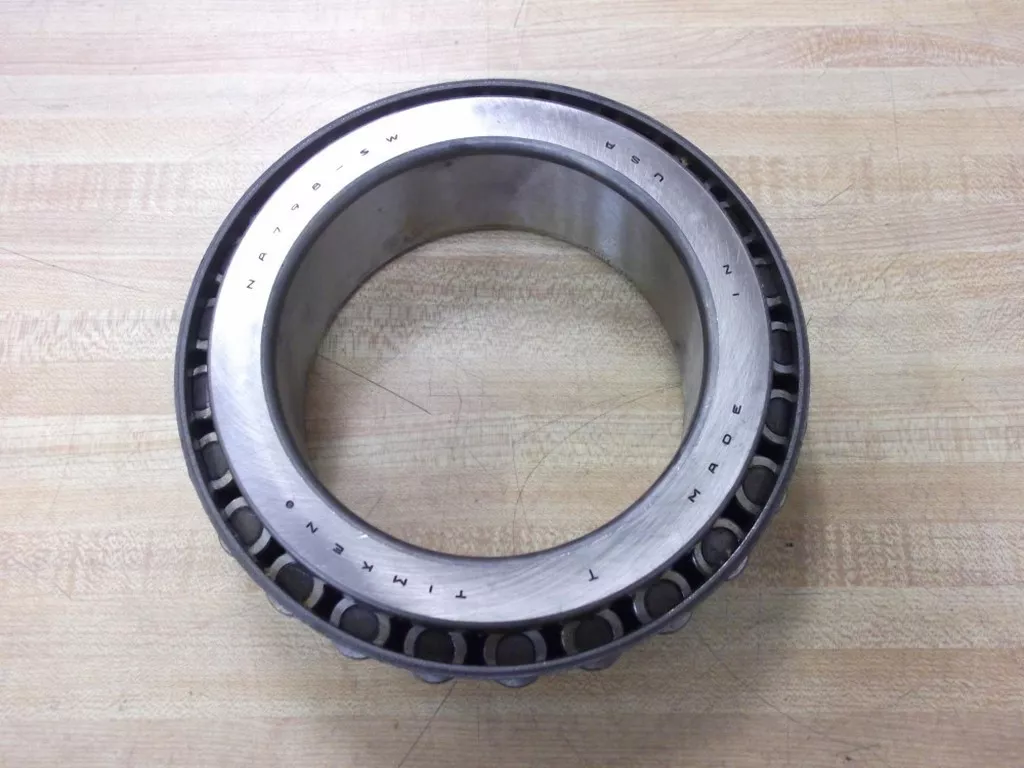

TIMKEN NA798-20024轴承尺寸、参数、图纸、互换、价格
N
A
7
9
8
-
2
0
0
2
4
NA：双列不可调轴承
798：圆锥滚子轴承内圈基本代号：798
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
NA：
双列不可调轴承
798：
圆锥滚子轴承内圈基本代号：798
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | 795 |
| 锥体零件号 | 798 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
132000 lbf 587000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
34200 lbf 152000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
5 in 127 mm |
| B - 锥体宽度 |
1.9690 in 50.013 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.13 in 3.3 mm |
| da - 锥体正面背衬直径 |
5.63 in 143 mm |
| db - 锥体背面背衬直径 |
5.75 in 146 mm |
| Ab - 保持架锥体正面游隙 |
0.05 in 1.3 mm |
| Aa - 保持架锥体背面游隙 |
0.18 in 4.6 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.07 in -1.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
19600 lbf 87300 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
75700 lbf 337000 N |
| C₀ - 静态径向载荷额定值 |
123000 lbf 545000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
15400 lbf 68600 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.27 |
| G₁ - 发热系数（滚子滚道） | 307.9 |
| G₂ - 发热系数（挡边-滚子端） | 58.6 |
| Cg - 几何因子ˡ⁹ˡ | 0.124 |
