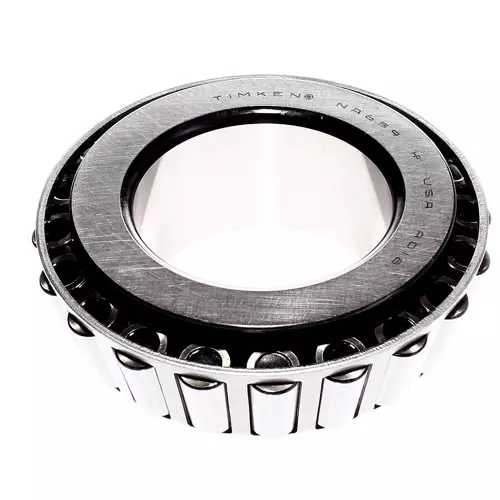

TIMKEN NA659-99401轴承尺寸、参数、图纸、互换、价格
N
A
6
5
9
-
9
9
4
0
1
NA：双列不可调轴承
659：圆锥滚子轴承内圈基本代号：659
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
NA：
双列不可调轴承
659：
圆锥滚子轴承内圈基本代号：659
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | 655 |
| 锥体零件号 | 659 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
96700 lbf 430000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
25100 lbf 112000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3 in 76.2 mm |
| B - 锥体宽度 |
1.6250 in 41.275 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
3.43 in 87 mm |
| db - 锥体背面背衬直径 |
3.66 in 93 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.17 in 4.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.31 in -7.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
14400 lbf 64000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
55500 lbf 247000 N |
| C₀ - 静态径向载荷额定值 |
75300 lbf 335000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
10100 lbf 44800 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.43 |
| G₁ - 发热系数（滚子滚道） | 136.6 |
| G₂ - 发热系数（挡边-滚子端） | 27.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.0919 |
