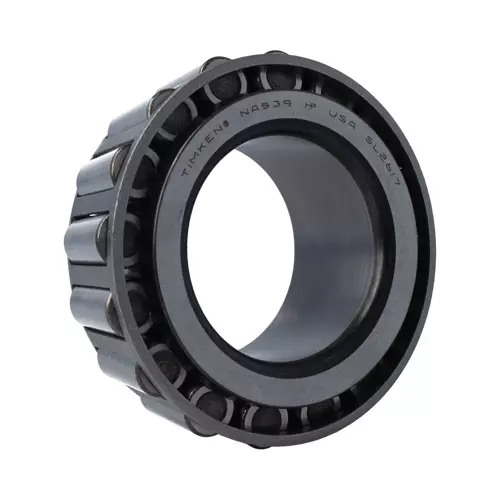

TIMKEN NA539轴承尺寸、参数、图纸、互换、价格
N
A
5
3
9
N：双列不可调轴承
：圆锥滚子轴承内圈基本代号：
A5：材料代码，代号：A5
39：材料代码，代号：39
N：
双列不可调轴承
：
圆锥滚子轴承内圈基本代号：
A5：
材料代码，代号：A5
39：
材料代码，代号：39
| 技术规格 | |
| 系列 | 535 |
| 锥体零件号 | 539 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
79800 lbf 355000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
20700 lbf 92100 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 1/8 in 53.975 mm |
| B - 锥体宽度 |
1.4550 in 36.957 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
2.4 in 61 mm |
| db - 锥体背面背衬直径 |
2.68 in 68 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.08 in 2 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.48 in -12.2 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
11900 lbf 52900 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
45900 lbf 204000 N |
| C₀ - 静态径向载荷额定值 |
46200 lbf 206000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
6040 lbf 26800 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.97 |
| G₁ - 发热系数（滚子滚道） | 64.3 |
| G₂ - 发热系数（挡边-滚子端） | 16.1 |
| Cg - 几何因子ˡ⁹ˡ | 0.0938 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 539轴承 | ￥351.48元 | - | 6 |
| TIMKEN 539-20024轴承 | ￥359.6元 | - | 32 |
