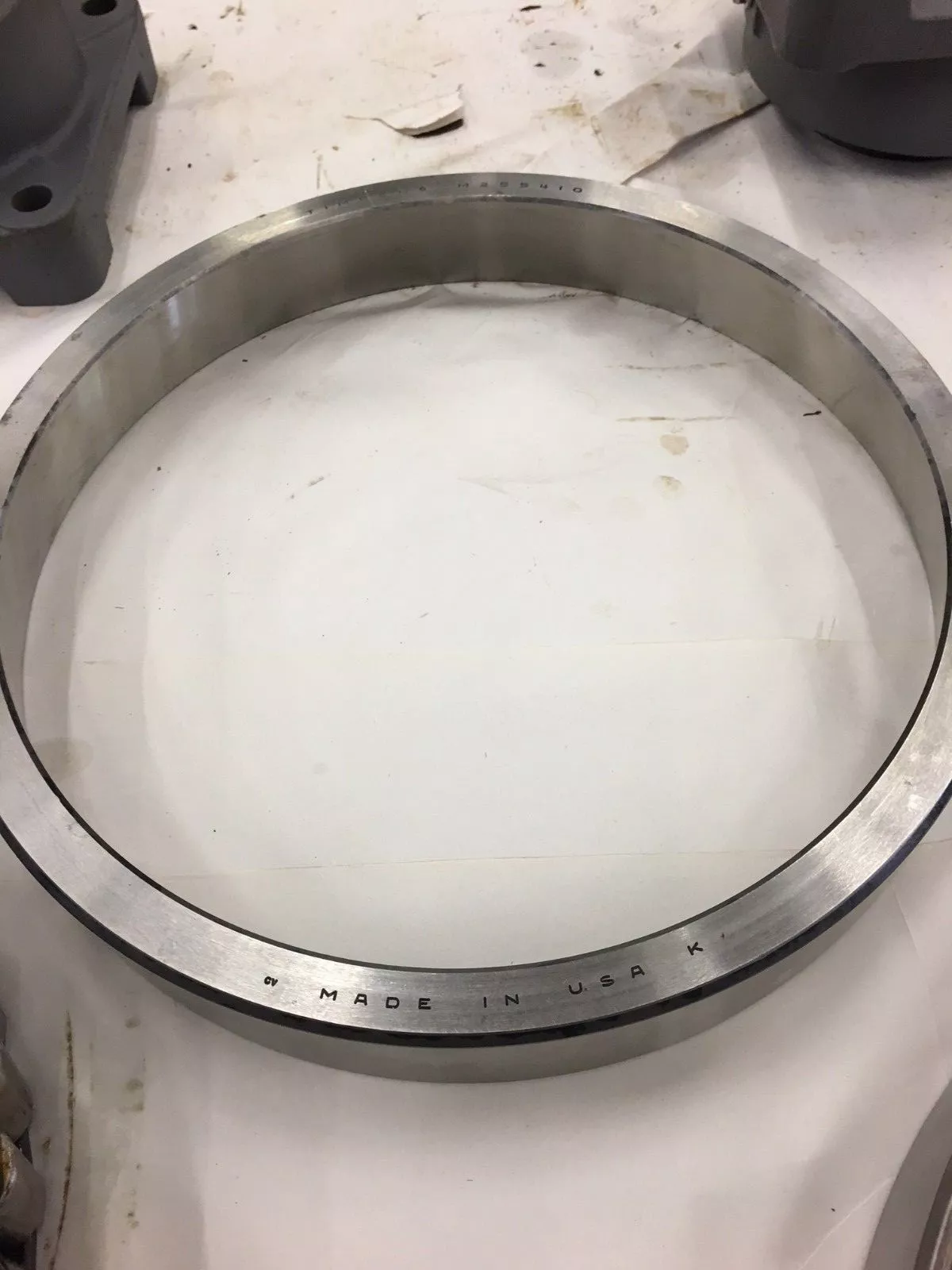

TIMKEN M255410-20000轴承尺寸、参数、图纸、互换、价格
M
2
5
5
4
1
0
-
2
0
0
0
0
M：中型承载
2：24º < 锥角 < 25º30'
554：内径范围：11-12 in
10：部件代号，10表示外圈，外圈基本代号：255410
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：材料代码，代号：00
M：
中型承载
2：
24º < 锥角 < 25º30'
554：
内径范围：11-12 in
10：
部件代号，10表示外圈，外圈基本代号：255410
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：
材料代码，代号：00
| 技术规格 | |
| 系列 | M255400 |
| 外圈零件号 | M255410 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
16 in 406.4 mm |
| C - 外圈宽度 |
2.375 in 60.325 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
15.28 in 387.90 mm |
| Db - 外圈背面背衬直径 |
14.92 in 378.97 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.34 |
| Y - ISO标准系数ˡ³ˡ | 1.77 |
| Cg - 几何因子ˡ⁴ˡ | 0.172 |
