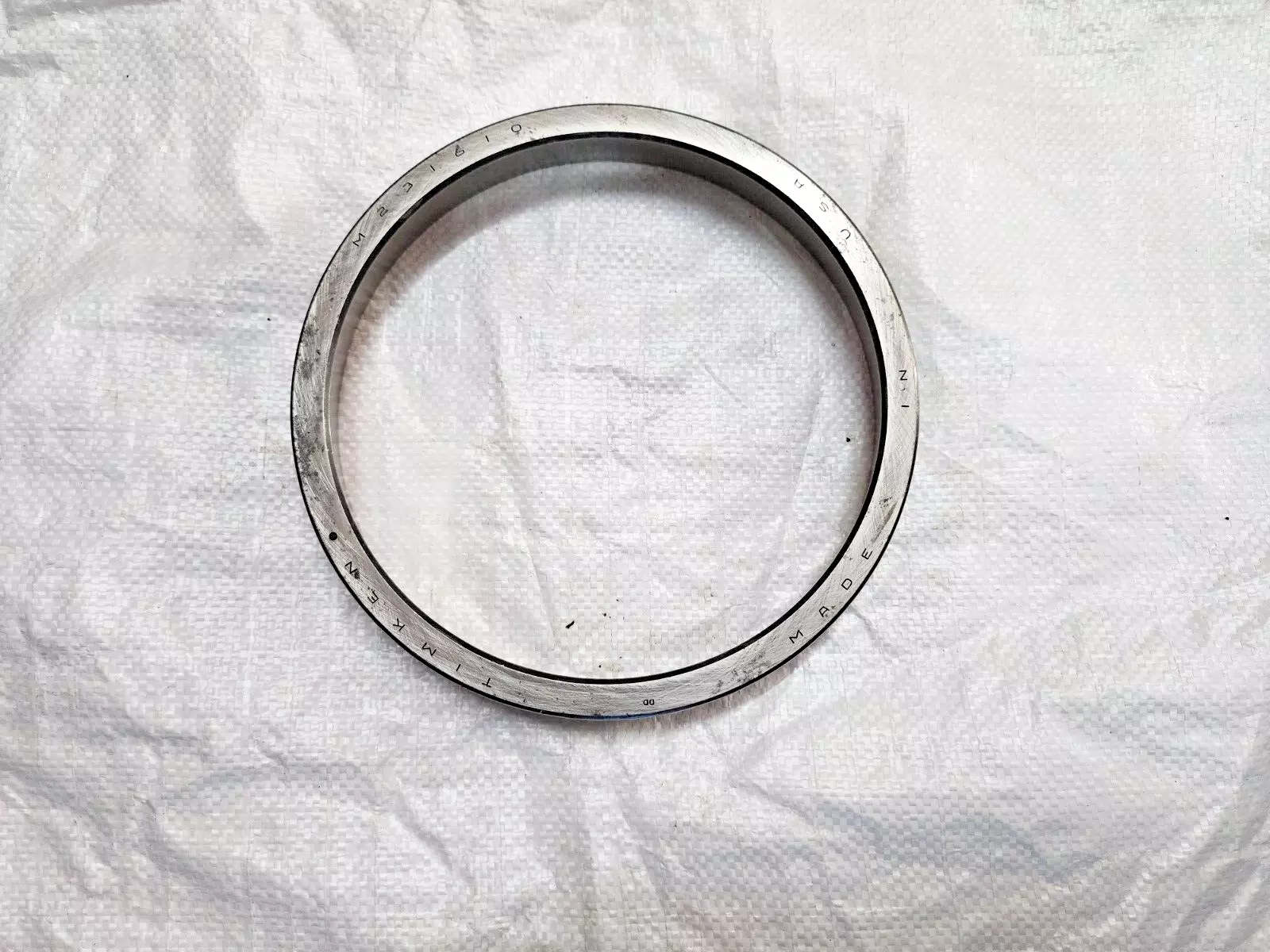

TIMKEN M231610DA轴承尺寸、参数、图纸、互换、价格
M
2
3
1
6
1
0
D
A
M：中型承载
2：24º < 锥角 < 25º30'
316：内径范围：6-7 in
10：部件代号，10表示外圈，外圈基本代号：231610
DA：双内圈，与具有相同基本零件号的内圈不可互换
M：
中型承载
2：
24º < 锥角 < 25º30'
316：
内径范围：6-7 in
10：
部件代号，10表示外圈，外圈基本代号：231610
DA：
双内圈，与具有相同基本零件号的内圈不可互换
| 技术规格 | |
| 系列 | M231600 |
| 外圈零件号 | M231610 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
8.75 in 222.25 mm |
| C - 外圈宽度 |
1.375 in 34.925 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.06 in 1.52 mm |
| Da - 外圈正面背衬直径 |
8.43 in 214.10 mm |
| Db - 外圈背面背衬直径 |
8.15 in 207.01 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.33 |
| Y - ISO标准系数ˡ³ˡ | 1.8 |
| Cg - 几何因子ˡ⁴ˡ | 0.13 |
