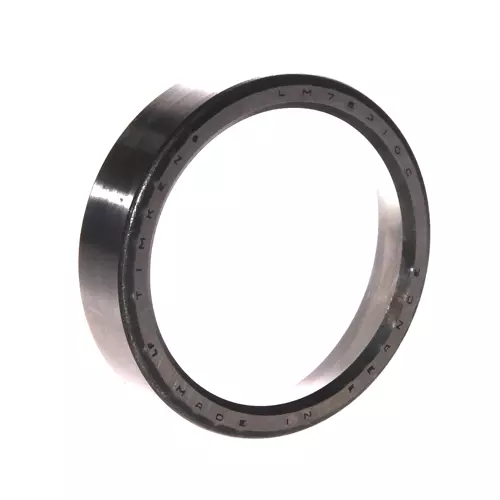

TIMKEN LM78310C-20471轴承尺寸、参数、图纸、互换、价格
L
M
7
8
3
1
0
C
-
2
0
4
7
1
LM：轻中型承载
7：32º30' < 锥角 < 36º
83：内径范围：1-2 in
10：部件代号，10表示外圈，外圈基本代号：78310
C：尺寸与基本零件号不同，不可互换
-2：装配号
04：0：TIMKEN内部代码，4：未知精度
71：材料代码，代号：71
LM：
轻中型承载
7：
32º30' < 锥角 < 36º
83：
内径范围：1-2 in
10：
部件代号，10表示外圈，外圈基本代号：78310
C：
尺寸与基本零件号不同，不可互换
-2：
装配号
04：
0：TIMKEN内部代码，4：未知精度
71：
材料代码，代号：71
| 技术规格 | |
| 系列 | LM78300 |
| 外圈零件号 | LM78310C |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
2.4399 in 61.973 mm |
| C - 外圈宽度 |
0.5906 in 15.001 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.06 in 1.52 mm |
| Da - 外圈正面背衬直径 |
2.34 in 59.44 mm |
| Db - 外圈背面背衬直径 |
2.20 in 55.88 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.44 |
| Y - ISO标准系数ˡ³ˡ | 1.35 |
| Cg - 几何因子ˡ⁴ˡ | 0.0678 |
