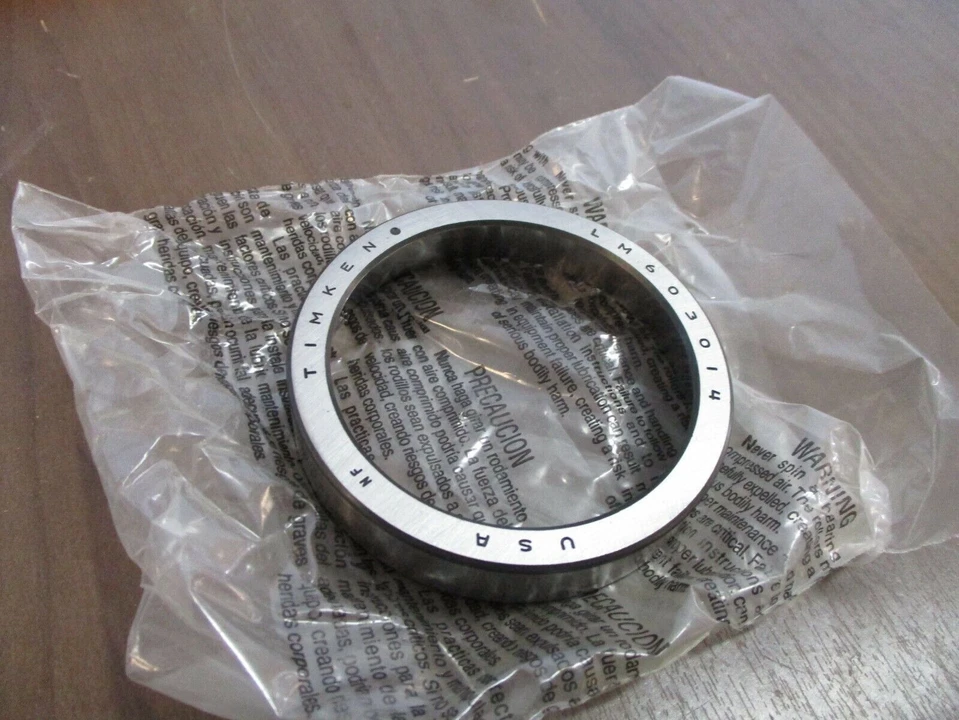

TIMKEN LM603014-30342轴承尺寸、参数、图纸、互换、价格
L
M
6
0
3
0
1
4
-
3
0
3
4
2
LM：轻中型承载
6：30º30' < 锥角 < 32º30'
030：内径范围：2-3 in
14：部件代号，14表示外圈，外圈基本代号：603014
-3：装配号
03：0：铁姆肯公司代码，3：未知精度
42：材料代码，代号：42
LM：
轻中型承载
6：
30º30' < 锥角 < 32º30'
030：
内径范围：2-3 in
14：
部件代号，14表示外圈，外圈基本代号：603014
-3：
装配号
03：
0：铁姆肯公司代码，3：未知精度
42：
材料代码，代号：42
| 技术规格 | |
| 系列 | LM603000 |
| 外圈零件号 | LM603014 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3.1486 in 79.974 mm |
| C - 外圈宽度 |
0.5937 in 15.080 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.03 in 0.76 mm |
| Da - 外圈正面背衬直径 |
2.99 in 75.90 mm |
| Db - 外圈背面背衬直径 |
2.8 in 71.12 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.43 |
| Y - ISO标准系数ˡ³ˡ | 1.41 |
| Cg - 几何因子ˡ⁴ˡ | 0.0785 |
