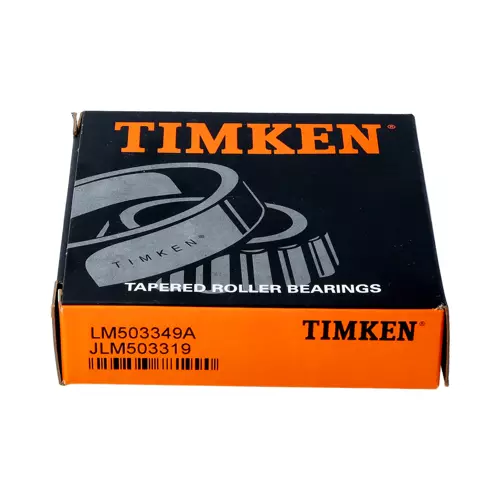

TIMKEN LM503349A/JLM503319轴承尺寸、参数、图纸、互换、价格
L
M
5
0
3
3
4
9
A
/
J
L
M
5
0
3
3
1
9
LM：轻中型承载
5：28º30' < 锥角 < 30º30'
033：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：503349
A：内部设计优化
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
LM：轻中型承载
5：28º30' < 锥角 < 30º30'
033：内径范围：2-3 in
19：部件代号，19表示内圈，内圈基本代号：503319
LM：
轻中型承载
5：
28º30' < 锥角 < 30º30'
033：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：503349
A：
内部设计优化
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
LM：
轻中型承载
5：
28º30' < 锥角 < 30º30'
033：
内径范围：2-3 in
19：
部件代号，19表示内圈，内圈基本代号：503319
| 技术规格 | |
| 系列 | LM503300 |
| 锥体零件号 | LM503349A |
| 外圈零件号 | JLM503319 |
| 设计单元 | 英制 |
| 轴承净重 |
1 lb 0.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1.8105 in 45.987 mm |
| D - 外圈外径 |
3.3465 in 85.001 mm |
| B - 锥体宽度 |
0.7087 in 18.001 mm |
| C - 外圈宽度 |
0.5512 in 14 mm |
| T - 轴承宽度 |
0.7086 in 17.998 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0 in 0 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.010 in 0.25 mm |
| da - 锥体正面背衬直径 |
2.01 in 51 mm |
| db - 锥体背面背衬直径 |
2.24 in 57 mm |
| Da - 外圈正面背衬直径 |
3.03 in 76.96 mm |
| Db - 外圈背面背衬直径 |
2.87 in 72.90 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.02 in 0.5 mm |
| a - 有效中心位置ˡ³ˡ |
-0.08 in -2 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
3930 lbf 17500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
15100 lbf 67400 N |
| C₀ - 静态径向载荷额定值 |
17000 lbf 75400 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
2700 lbf 12000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.45 |
| e - ISO标准系数ˡ⁸ˡ | 0.4 |
| Y - ISO标准系数ˡ⁹ˡ | 1.49 |
| G₁ - 发热系数（滚子滚道） | 28.3 |
| G₂ - 发热系数（挡边-滚子端） | 22.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0789 |
