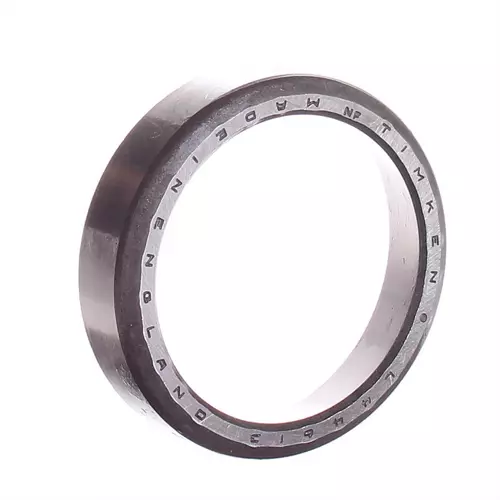

TIMKEN L44613-20024轴承尺寸、参数、图纸、互换、价格
L
4
4
6
1
3
-
2
0
0
2
4
L：轻型承载
4：27º < 锥角 < 28º30'
46：内径范围：1-2 in
13：部件代号，13表示外圈，外圈基本代号：44613
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
L：
轻型承载
4：
27º < 锥角 < 28º30'
46：
内径范围：1-2 in
13：
部件代号，13表示外圈，外圈基本代号：44613
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | L44600 |
| 外圈零件号 | L44613 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
2.0467 in 51.986 mm |
| C - 外圈宽度 |
0.5000 in 12.700 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.08 in 2.03 mm |
| Da - 外圈正面背衬直径 |
1.91 in 48.51 mm |
| Db - 外圈背面背衬直径 |
1.75 in 44.45 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.37 |
| Y - ISO标准系数ˡ³ˡ | 1.6 |
| Cg - 几何因子ˡ⁴ˡ | 0.0526 |
