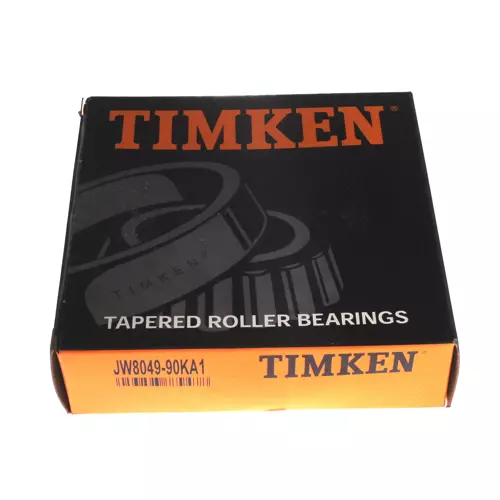

TIMKEN JW8049-90KA3轴承尺寸、参数、图纸、互换、价格
J
W
8
0
4
9
-
9
0
K
A
3
J：J 系列，公制尺寸圆锥滚子轴承
W：W 系列
8049：圆锥滚子轴承内圈基本代号：8049
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A3：材料代码，代号：A3
J：
J 系列，公制尺寸圆锥滚子轴承
W：
W 系列
8049：
圆锥滚子轴承内圈基本代号：8049
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A3：
材料代码，代号：A3
| 技术规格 | |
| 系列 | JW8000 |
| 锥体零件号 | JW8049 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
544000 N 122000 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
141000 N 31700 lbf |
| 完整的Timken零件号 | JW8000 |
| 尺寸规格 | |
| d - 锥体孔径 |
80 mm 3.1496 in |
| B - 锥体宽度 |
41 mm 1.6142 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
93 mm 3.67 in |
| db - 锥体背面背衬直径 |
108 mm 4.25 in |
| Ab - 保持架锥体正面游隙 |
5.3 mm 0.21 in |
| Aa - 保持架锥体背面游隙 |
5.8 mm 0.23 in |
| a - 有效中心位置ˡ⁴ˡ |
9.7 mm 0.38 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
81100 N 18200 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
313000 N 70300 lbf |
| C₀ - 静态径向载荷额定值 |
339000 N 76100 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
120000 N 27000 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.67 |
| G₁ - 发热系数（滚子滚道） | 117 |
| G₂ - 发热系数（挡边-滚子端） | 27.2 |
| Cg - 几何因子ˡ⁹ˡ | 0.109 |
