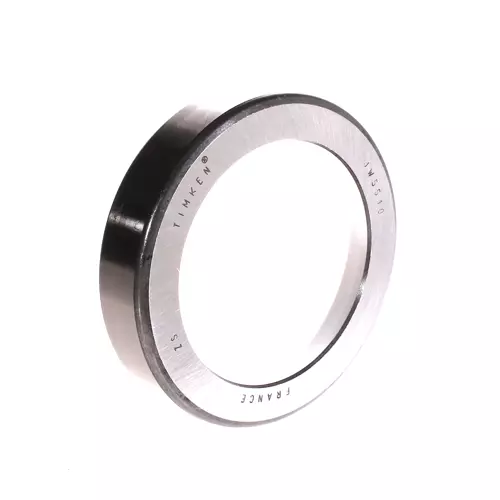

TIMKEN JW5510轴承尺寸、参数、图纸、互换、价格
J
W
5
5
1
0
J：J 系列，公制尺寸圆锥滚子轴承
W：W 系列
5510：圆锥滚子轴承外圈基本代号：5510
J：
J 系列，公制尺寸圆锥滚子轴承
W：
W 系列
5510：
圆锥滚子轴承外圈基本代号：5510
| 技术规格 | |
| 系列 | JW5500 |
| 外圈零件号 | JW5510 |
| 设计单元 | 公制 |
| 完整的Timken零件号 | JW5500 |
| 尺寸规格 | |
| D - 外圈外径 |
115 mm 4.5276 in |
| C - 外圈宽度 |
23.500 mm 0.9252 in |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| Da - 外圈正面背衬直径 |
109.00 mm 4.33 in |
| Db - 外圈背面背衬直径 |
95.00 mm 3.74 in |
| 系数 | |
| K - 系数ˡ²ˡ | 0.67 |
| e - ISO标准系数ˡ³ˡ | 0.87 |
| Y - ISO标准系数ˡ⁴ˡ | 0.69 |
| G₁ - 发热系数（滚子滚道） | 51.1 |
| G₂ - 发热系数（挡边-滚子端） | 17.8 |
| Cg - 几何因子ˡ⁵ˡ | 0.0831 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN JW5510-N0000轴承 | ￥89.32元 | - | 230 |
