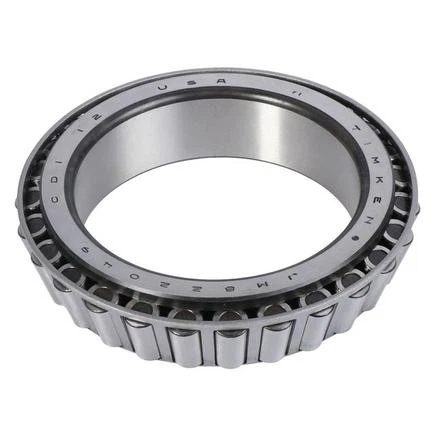

TIMKEN JM822049-90NA1轴承尺寸、参数、图纸、互换、价格
J
M
8
2
2
0
4
9
-
9
0
N
A
1
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
8：36º < 锥角 < 45º
220：内径范围：4-5 in
49：部件代号，49表示内圈，内圈基本代号：822049
-9：装配号
0N：0：铁姆肯公司代码，N：未知精度等级
A1：材料代码，代号：A1
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
8：
36º < 锥角 < 45º
220：
内径范围：4-5 in
49：
部件代号，49表示内圈，内圈基本代号：822049
-9：
装配号
0N：
0：铁姆肯公司代码，N：未知精度等级
A1：
材料代码，代号：A1
| 技术规格 | |
| 系列 | M822000 |
| 锥体零件号 | JM822049 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
396000 N 88900 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
103000 N 23100 lbf |
| 完整的Timken零件号 | M822000 |
| 尺寸规格 | |
| d - 锥体孔径 |
110 mm 4.3307 in |
| B - 锥体宽度 |
35.000 mm 1.3780 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
119 mm 4.69 in |
| db - 锥体背面背衬直径 |
125 mm 4.92 in |
| Ab - 保持架锥体正面游隙 |
2.5 mm 0.1 in |
| Aa - 保持架锥体背面游隙 |
2.5 mm 0.1 in |
| a - 有效中心位置ˡ⁴ˡ |
3 mm 0.12 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
58900 N 13200 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
227000 N 51100 lbf |
| C₀ - 静态径向载荷额定值 |
356000 N 80100 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
50100 N 11300 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.18 |
| G₁ - 发热系数（滚子滚道） | 192 |
| G₂ - 发热系数（挡边-滚子端） | 45.8 |
| Cg - 几何因子ˡ⁹ˡ | 0.159 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN JM822049-N0000轴承 | ￥801.56元 | - | 8 |
