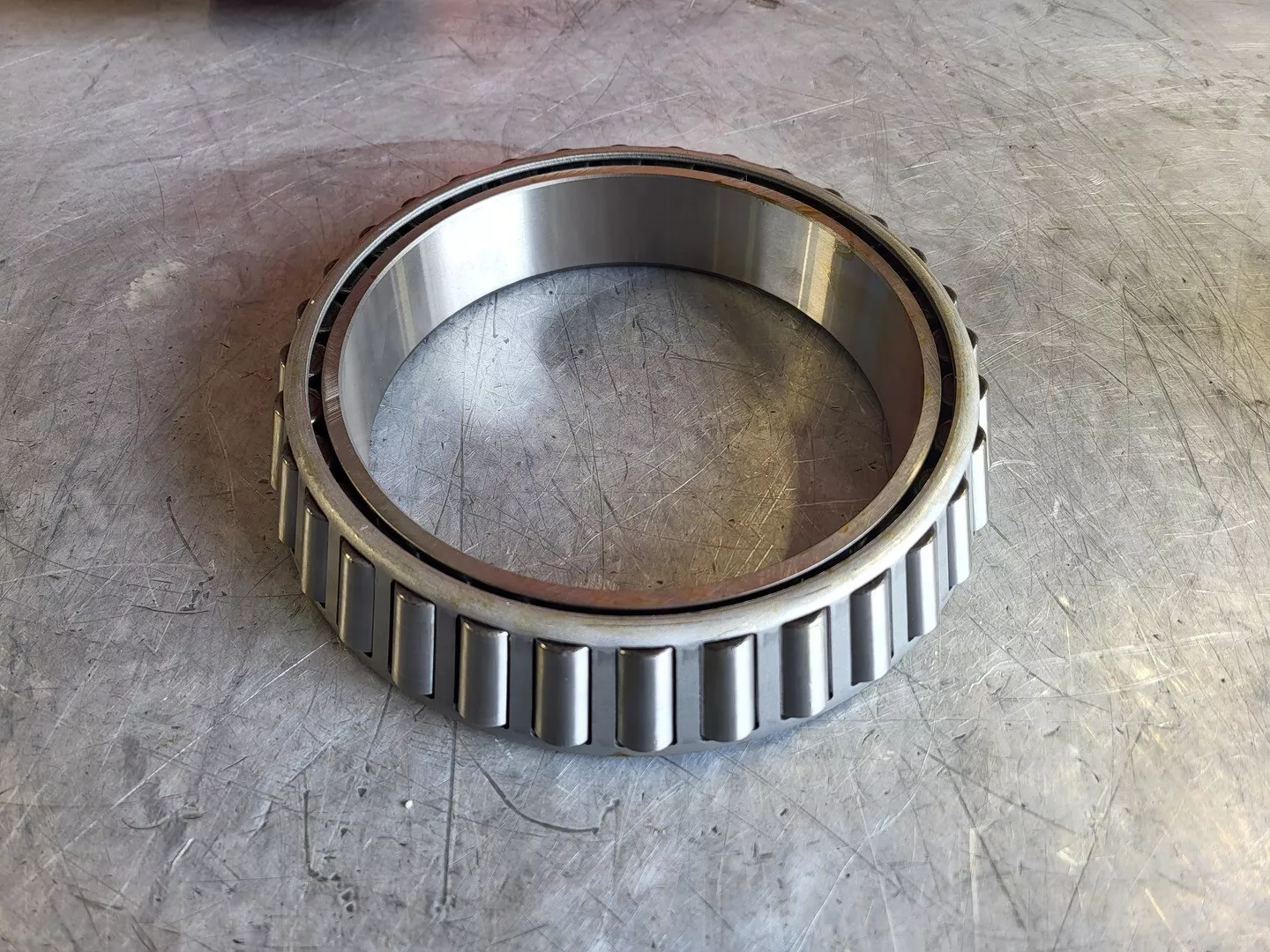

TIMKEN JM736149-99401轴承尺寸、参数、图纸、互换、价格
J
M
7
3
6
1
4
9
-
9
9
4
0
1
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
7：32º30' < 锥角 < 36º
361：内径范围：7-8 in
49：部件代号，49表示内圈，内圈基本代号：736149
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
7：
32º30' < 锥角 < 36º
361：
内径范围：7-8 in
49：
部件代号，49表示内圈，内圈基本代号：736149
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | M736100 |
| 锥体零件号 | JM736149 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
712000 N 160000 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
185000 N 41500 lbf |
| 完整的Timken零件号 | M736100 |
| 尺寸规格 | |
| d - 锥体孔径 |
180 mm 7.0866 in |
| B - 锥体宽度 |
45 mm 1.7717 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
190.5 mm 7.5 in |
| db - 锥体背面背衬直径 |
196 mm 7.72 in |
| Ab - 保持架锥体正面游隙 |
4.8 mm 0.19 in |
| Aa - 保持架锥体背面游隙 |
2.8 mm 0.11 in |
| a - 有效中心位置ˡ⁴ˡ |
8.9 mm 0.35 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
106000 N 23800 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
409000 N 92000 lbf |
| C₀ - 静态径向载荷额定值 |
786000 N 177000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
87200 N 19600 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.22 |
| G₁ - 发热系数（滚子滚道） | 589.4 |
| G₂ - 发热系数（挡边-滚子端） | 128 |
| Cg - 几何因子ˡ⁹ˡ | 0.123 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN JM736149-N0000轴承 | ￥1817.72元 | - | 5 |
