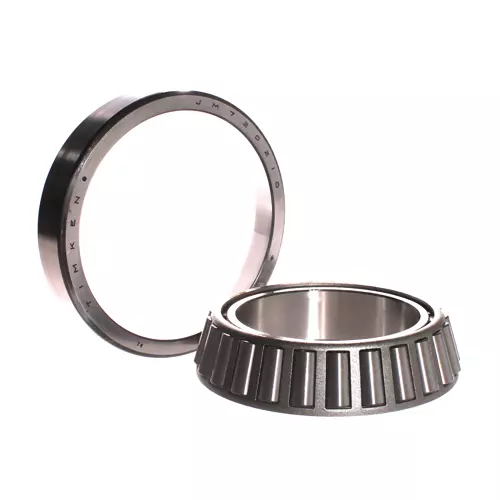

TIMKEN JM720249/JM720210轴承尺寸、参数、图纸、互换、价格
J
M
7
2
0
2
4
9
/
J
M
7
2
0
2
1
0
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
7：32º30' < 锥角 < 36º
202：内径范围：4-5 in
49：部件代号，49表示内圈，内圈基本代号：720249
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
7：32º30' < 锥角 < 36º
202：内径范围：4-5 in
10：部件代号，10表示内圈，内圈基本代号：720210
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
7：
32º30' < 锥角 < 36º
202：
内径范围：4-5 in
49：
部件代号，49表示内圈，内圈基本代号：720249
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
7：
32º30' < 锥角 < 36º
202：
内径范围：4-5 in
10：
部件代号，10表示内圈，内圈基本代号：720210
| 技术规格 | |
| 系列 | M720200 |
| 锥体零件号 | JM720249 |
| 外圈零件号 | JM720210 |
| 设计单元 | 公制 |
| 轴承净重 |
2.4 Kg 5.2 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | M720200 |
| 尺寸规格 | |
| d - 内径 |
100 mm 3.937 in |
| D - 外圈外径 |
155 mm 6.1024 in |
| B - 锥体宽度 |
35.000 mm 1.3780 in |
| C - 外圈宽度 |
28 mm 1.1024 in |
| T - 轴承宽度 |
36 mm 1.4173 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
109 mm 4.29 in |
| db - 锥体背面背衬直径 |
115 mm 4.53 in |
| Da - 外圈正面背衬直径 |
150.10 mm 5.91 in |
| Db - 外圈背面背衬直径 |
139.95 mm 5.51 in |
| Ab - 保持架锥体正面游隙 |
3.8 mm 0.15 in |
| Aa - 保持架锥体背面游隙 |
2.3 mm 0.09 in |
| a - 有效中心位置ˡ³ˡ |
0.3 mm 0.01 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
60000 N 13500 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
231000 N 52000 lbf |
| C₀ - 静态径向载荷额定值 |
355000 N 79900 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
48600 N 10900 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.24 |
| e - ISO标准系数ˡ⁸ˡ | 0.47 |
| Y - ISO标准系数ˡ⁹ˡ | 1.27 |
| G₁ - 发热系数（滚子滚道） | 175 |
| G₂ - 发热系数（挡边-滚子端） | 48.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.104 |
