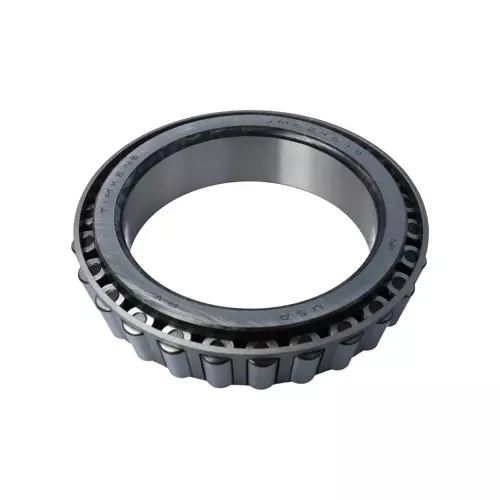

TIMKEN JM624649-90B02轴承尺寸、参数、图纸、互换、价格
J
M
6
2
4
6
4
9
-
9
0
B
0
2
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
6：30º30' < 锥角 < 32º30'
246：内径范围：5-6 in
49：部件代号，49表示内圈，内圈基本代号：624649
-9：装配号
0B：未知代号
02：材料代码，代号：02
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
6：
30º30' < 锥角 < 32º30'
246：
内径范围：5-6 in
49：
部件代号，49表示内圈，内圈基本代号：624649
-9：
装配号
0B：
未知代号
02：
材料代码，代号：02
| 技术规格 | |
| 系列 | M624600 |
| 锥体零件号 | JM624649 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
430000 N 96700 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
111000 N 25100 lbf |
| 完整的Timken零件号 | M624600 |
| 尺寸规格 | |
| d - 锥体孔径 |
120 mm 4.7244 in |
| B - 锥体宽度 |
36 mm 1.4173 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.56 mm 0.14 in |
| da - 锥体正面背衬直径 |
128 mm 5.04 in |
| db - 锥体背面背衬直径 |
135 mm 5.31 in |
| Ab - 保持架锥体正面游隙 |
3.3 mm 0.13 in |
| Aa - 保持架锥体背面游隙 |
3.3 mm 0.13 in |
| a - 有效中心位置ˡ⁴ˡ |
0 mm 0 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
64000 N 14400 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
247000 N 55500 lbf |
| C₀ - 静态径向载荷额定值 |
377000 N 84700 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
45300 N 10200 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.41 |
| G₁ - 发热系数（滚子滚道） | 227 |
| G₂ - 发热系数（挡边-滚子端） | 61.6 |
| Cg - 几何因子ˡ⁹ˡ | 0.108 |
