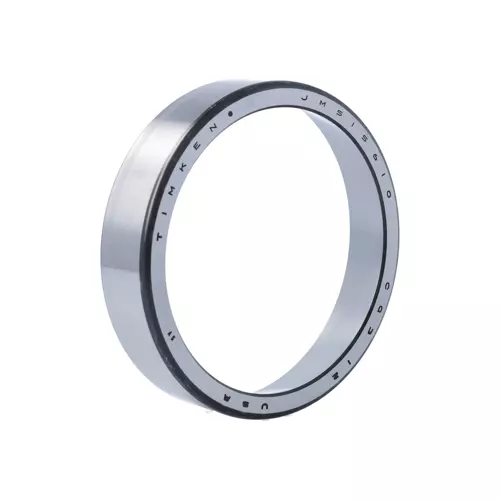

TIMKEN JM515610轴承尺寸、参数、图纸、互换、价格
J
M
5
1
5
6
1
0
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
5：28º30' < 锥角 < 30º30'
156：内径范围：3-4 in
10：部件代号，10表示外圈，外圈基本代号：515610
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
5：
28º30' < 锥角 < 30º30'
156：
内径范围：3-4 in
10：
部件代号，10表示外圈，外圈基本代号：515610
| 技术规格 | |
| 系列 | M515600 |
| 外圈零件号 | JM515610 |
| 设计单元 | 公制 |
| 完整的Timken零件号 | M515600 |
| 尺寸规格 | |
| D - 外圈外径 |
130 mm 5.1181 in |
| C - 外圈宽度 |
28.50 mm 1.122 in |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| Da - 外圈正面背衬直径 |
125.00 mm 4.96 in |
| Db - 外圈背面背衬直径 |
117.09 mm 4.61 in |
| 系数 | |
| K - 系数ˡ²ˡ | 1.5 |
| e - ISO标准系数ˡ³ˡ | 0.39 |
| Y - ISO标准系数ˡ⁴ˡ | 1.54 |
| G₁ - 发热系数（滚子滚道） | 118 |
| G₂ - 发热系数（挡边-滚子端） | 31.1 |
| Cg - 几何因子ˡ⁵ˡ | 0.0863 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN JM515610-N0000轴承 | ￥135.72元 | - | 29 |
