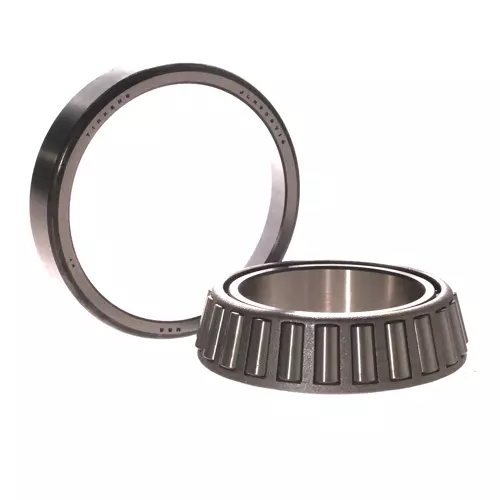

TIMKEN JLM508748/JLM508710轴承尺寸、参数、图纸、互换、价格
J
L
M
5
0
8
7
4
8
/
J
L
M
5
0
8
7
1
0
J：J 系列，公制尺寸圆锥滚子轴承
LM：轻中型承载
5：28º30' < 锥角 < 30º30'
087：内径范围：2-3 in
48：部件代号，48表示内圈，内圈基本代号：508748
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
LM：轻中型承载
5：28º30' < 锥角 < 30º30'
087：内径范围：2-3 in
10：部件代号，10表示内圈，内圈基本代号：508710
J：
J 系列，公制尺寸圆锥滚子轴承
LM：
轻中型承载
5：
28º30' < 锥角 < 30º30'
087：
内径范围：2-3 in
48：
部件代号，48表示内圈，内圈基本代号：508748
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
LM：
轻中型承载
5：
28º30' < 锥角 < 30º30'
087：
内径范围：2-3 in
10：
部件代号，10表示内圈，内圈基本代号：508710
| 技术规格 | |
| 系列 | LM508700 |
| 锥体零件号 | JLM508748 |
| 外圈零件号 | JLM508710 |
| 设计单元 | 公制 |
| 轴承净重 |
0.6 Kg 1.3 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | LM508700 |
| 尺寸规格 | |
| d - 内径 |
60 mm 2.3622 in |
| D - 外圈外径 |
95 mm 3.7402 in |
| B - 锥体宽度 |
24.000 mm 0.9449 in |
| C - 外圈宽度 |
19.000 mm 0.7480 in |
| T - 轴承宽度 |
24.000 mm 0.9449 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
5.080 mm 0.2 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
66 mm 2.6 in |
| db - 锥体背面背衬直径 |
75 mm 2.95 in |
| Da - 外圈正面背衬直径 |
91.90 mm 3.62 in |
| Db - 外圈背面背衬直径 |
85.09 mm 3.35 in |
| Ab - 保持架锥体正面游隙 |
2 mm 0.08 in |
| Aa - 保持架锥体背面游隙 |
1 mm 0.04 in |
| a - 有效中心位置ˡ³ˡ |
-2.8 mm -0.11 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
25300 N 5690 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
97600 N 21900 lbf |
| C₀ - 静态径向载荷额定值 |
135000 N 30400 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
17400 N 3910 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.45 |
| e - ISO标准系数ˡ⁸ˡ | 0.4 |
| Y - ISO标准系数ˡ⁹ˡ | 1.49 |
| G₁ - 发热系数（滚子滚道） | 54.2 |
| G₂ - 发热系数（挡边-滚子端） | 25.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0979 |
