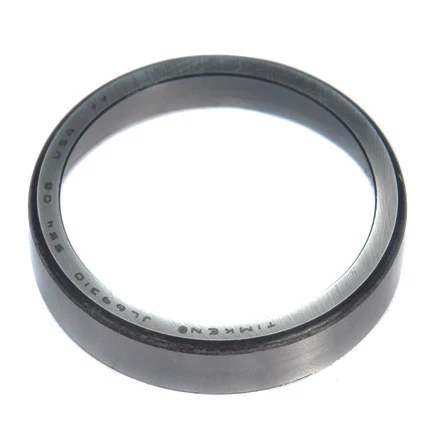

TIMKEN JL69310轴承尺寸、参数、图纸、互换、价格
J
L
6
9
3
1
0
J：J 系列，公制尺寸圆锥滚子轴承
L：轻型承载
6：30º30' < 锥角 < 32º30'
93：内径范围：1-2 in
10：部件代号，10表示外圈，外圈基本代号：69310
J：
J 系列，公制尺寸圆锥滚子轴承
L：
轻型承载
6：
30º30' < 锥角 < 32º30'
93：
内径范围：1-2 in
10：
部件代号，10表示外圈，外圈基本代号：69310
| 技术规格 | |
| 系列 | L69300 |
| 外圈零件号 | JL69310 |
| 设计单元 | 公制 |
| 完整的Timken零件号 | L69300 |
| 尺寸规格 | |
| D - 外圈外径 |
63.000 mm 2.4803 in |
| C - 外圈宽度 |
13.500 mm 0.5315 in |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
1.27 mm 0.050 in |
| Da - 外圈正面背衬直径 |
60.96 mm 2.40 in |
| Db - 外圈背面背衬直径 |
55.88 mm 2.20 in |
| 系数 | |
| K - 系数ˡ²ˡ | 1.4 |
| e - ISO标准系数ˡ³ˡ | 0.42 |
| Y - ISO标准系数ˡ⁴ˡ | 1.44 |
| G₁ - 发热系数（滚子滚道） | 18.4 |
| G₂ - 发热系数（挡边-滚子端） | 15 |
| Cg - 几何因子ˡ⁵ˡ | 0.0692 |
