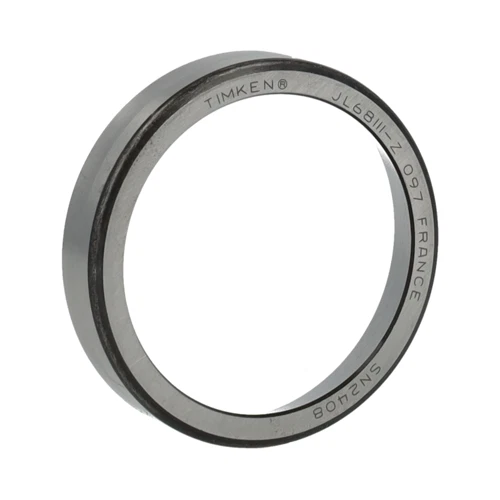

TIMKEN JL68111Z-K0541轴承尺寸、参数、图纸、互换、价格
J
L
6
8
1
1
1
Z
-
K
0
5
4
1
J：J 系列，公制尺寸圆锥滚子轴承
L：轻型承载
6：30º30' < 锥角 < 32º30'
81：内径范围：1-2 in
11：部件代号，11表示外圈，外圈基本代号：68111
Z：密苗部件
-K：装配号
05：0：TIMKEN内部代码，5：未知精度
41：材料代码，代号：41
J：
J 系列，公制尺寸圆锥滚子轴承
L：
轻型承载
6：
30º30' < 锥角 < 32º30'
81：
内径范围：1-2 in
11：
部件代号，11表示外圈，外圈基本代号：68111
Z：
密苗部件
-K：
装配号
05：
0：TIMKEN内部代码，5：未知精度
41：
材料代码，代号：41
| 技术规格 | |
| 系列 | L68100 |
| 外圈零件号 | JL68111-Z |
| 设计单元 | 公制 |
| 完整的Timken零件号 | L68100 |
| 尺寸规格 | |
| D - 外圈外径 |
60 mm 2.3622 in |
| C - 外圈宽度 |
11.938 mm 0.4700 in |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
1.27 mm 0.050 in |
| Da - 外圈正面背衬直径 |
55.90 mm 2.24 in |
| Db - 外圈背面背衬直径 |
53.09 mm 2.09 in |
| 系数 | |
| K - 系数ˡ²ˡ | 1.4 |
| e - ISO标准系数ˡ³ˡ | 0.42 |
| Y - ISO标准系数ˡ⁴ˡ | 1.44 |
| G₁ - 发热系数（滚子滚道） | 15.7 |
| G₂ - 发热系数（挡边-滚子端） | 14.7 |
| Cg - 几何因子ˡ⁵ˡ | 0.0657 |
