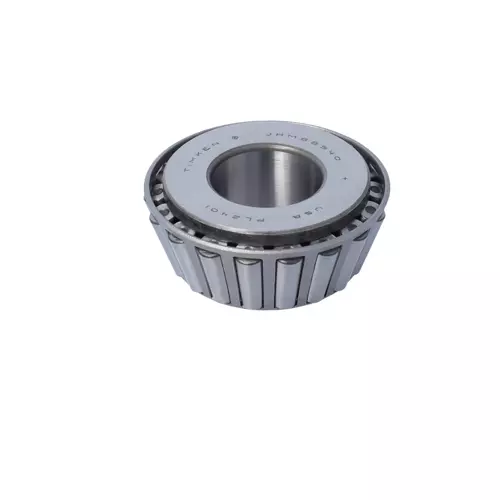

TIMKEN JHM88540-99401轴承尺寸、参数、图纸、互换、价格
J
H
M
8
8
5
4
0
-
9
9
4
0
1
J：J 系列，公制尺寸圆锥滚子轴承
HM：重中型承载
8：36º < 锥角 < 45º
85：内径范围：1-2 in
40：部件代号，40表示内圈，内圈基本代号：88540
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
J：
J 系列，公制尺寸圆锥滚子轴承
HM：
重中型承载
8：
36º < 锥角 < 45º
85：
内径范围：1-2 in
40：
部件代号，40表示内圈，内圈基本代号：88540
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | HM88500 |
| 锥体零件号 | JHM88540 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
180000 N 40400 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
46600 N 10500 lbf |
| 完整的Timken零件号 | HM88500 |
| 尺寸规格 | |
| d - 锥体孔径 |
30 mm 1.1811 in |
| B - 锥体宽度 |
27.783 mm 1.0938 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
1.270 mm 0.05 in |
| da - 锥体正面背衬直径 |
42.5 mm 1.67 in |
| db - 锥体背面背衬直径 |
44.5 mm 1.75 in |
| Ab - 保持架锥体正面游隙 |
2.3 mm 0.09 in |
| Aa - 保持架锥体背面游隙 |
1.5 mm 0.06 in |
| a - 有效中心位置ˡ⁴ˡ |
-5.6 mm -0.22 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
26700 N 6010 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
103000 N 23200 lbf |
| C₀ - 静态径向载荷额定值 |
111000 N 24900 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
25000 N 5620 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.07 |
| G₁ - 发热系数（滚子滚道） | 26.3 |
| G₂ - 发热系数（挡边-滚子端） | 11.7 |
| Cg - 几何因子ˡ⁹ˡ | 0.0857 |
