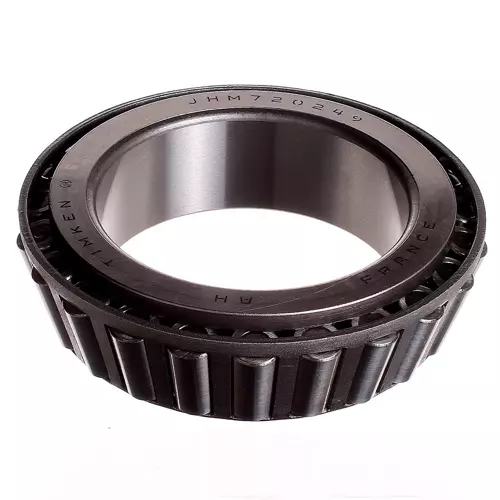

TIMKEN JHM720249-90N04轴承尺寸、参数、图纸、互换、价格
J
H
M
7
2
0
2
4
9
-
9
0
N
0
4
J：J 系列，公制尺寸圆锥滚子轴承
HM：重中型承载
7：32º30' < 锥角 < 36º
202：内径范围：4-5 in
49：部件代号，49表示内圈，内圈基本代号：720249
-9：装配号
0N：0：铁姆肯公司代码，N：未知精度等级
04：材料代码，代号：04
J：
J 系列，公制尺寸圆锥滚子轴承
HM：
重中型承载
7：
32º30' < 锥角 < 36º
202：
内径范围：4-5 in
49：
部件代号，49表示内圈，内圈基本代号：720249
-9：
装配号
0N：
0：铁姆肯公司代码，N：未知精度等级
04：
材料代码，代号：04
| 技术规格 | |
| 系列 | HM720200 |
| 锥体零件号 | JHM720249 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
576000 N 130000 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
149000 N 33600 lbf |
| 完整的Timken零件号 | HM720200 |
| 尺寸规格 | |
| d - 锥体孔径 |
100 mm 3.937 in |
| B - 锥体宽度 |
40.000 mm 1.5748 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
109.4 mm 4.3 in |
| db - 锥体背面背衬直径 |
117 mm 4.61 in |
| Ab - 保持架锥体正面游隙 |
4.3 mm 0.17 in |
| Aa - 保持架锥体背面游隙 |
2.8 mm 0.11 in |
| a - 有效中心位置ˡ⁴ˡ |
-2.5 mm -0.1 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
85800 N 19300 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
331000 N 74400 lbf |
| C₀ - 静态径向载荷额定值 |
416000 N 93500 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
69100 N 15500 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.24 |
| G₁ - 发热系数（滚子滚道） | 187.7 |
| G₂ - 发热系数（挡边-滚子端） | 45.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.107 |
