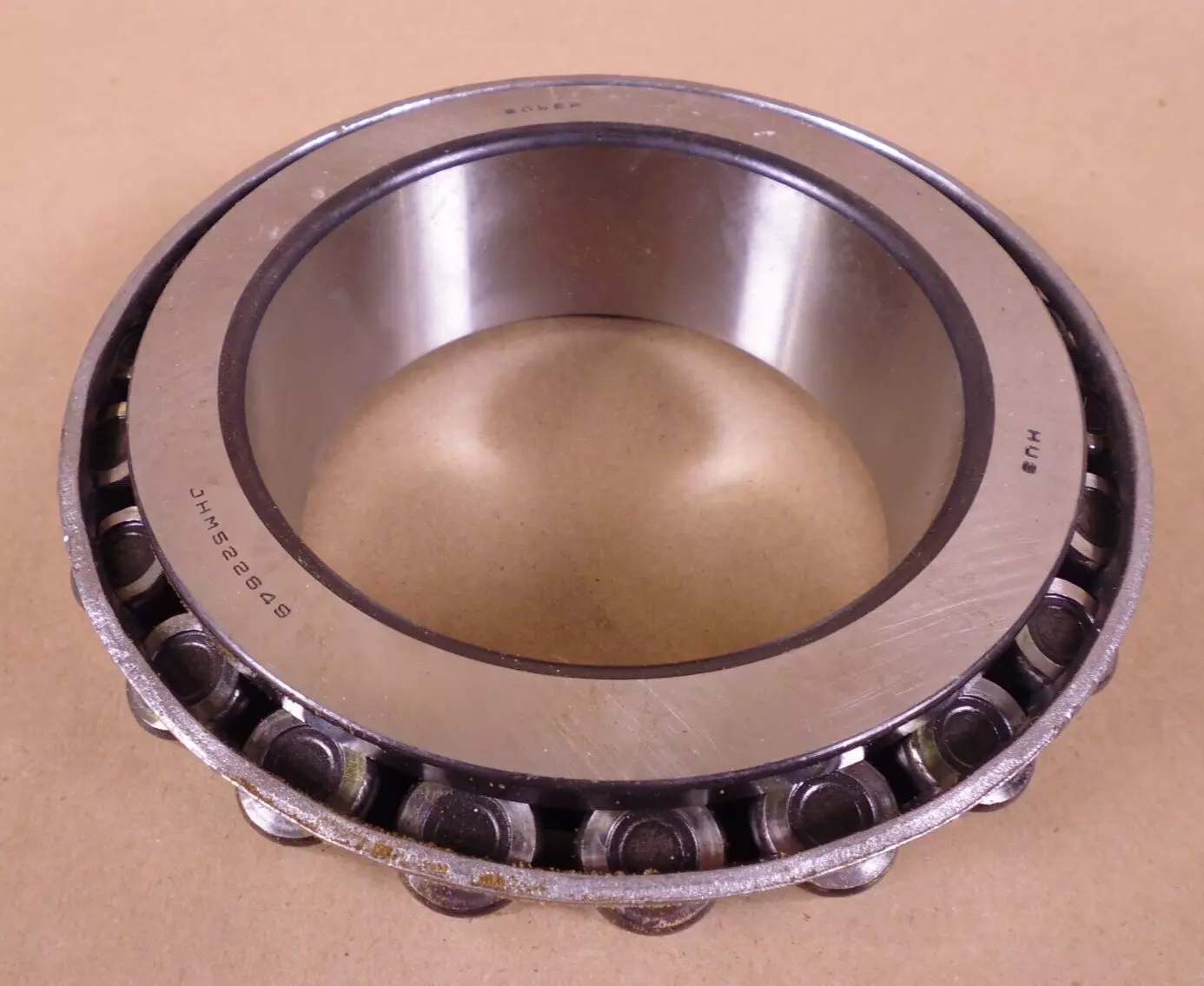

TIMKEN JHM522649-9X026轴承尺寸、参数、图纸、互换、价格
J
H
M
5
2
2
6
4
9
-
9
X
0
2
6
J：J 系列，公制尺寸圆锥滚子轴承
HM：重中型承载
5：28º30' < 锥角 < 30º30'
226：内径范围：4-5 in
49：部件代号，49表示内圈，内圈基本代号：522649
-9：装配号
X0：X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
26：材料代码，代号：26
J：
J 系列，公制尺寸圆锥滚子轴承
HM：
重中型承载
5：
28º30' < 锥角 < 30º30'
226：
内径范围：4-5 in
49：
部件代号，49表示内圈，内圈基本代号：522649
-9：
装配号
X0：
X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
26：
材料代码，代号：26
| 技术规格 | |
| 系列 | HM522600 |
| 锥体零件号 | JHM522649 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
647000 N 145000 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
168000 N 37700 lbf |
| 完整的Timken零件号 | HM522600 |
| 尺寸规格 | |
| d - 锥体孔径 |
110 mm 4.3307 in |
| B - 锥体宽度 |
46.000 mm 1.8110 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
122 mm 4.8 in |
| db - 锥体背面背衬直径 |
127 mm 5 in |
| Ab - 保持架锥体正面游隙 |
4.6 mm 0.18 in |
| Aa - 保持架锥体背面游隙 |
2 mm 0.08 in |
| a - 有效中心位置ˡ⁴ˡ |
-5.8 mm -0.23 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
96300 N 21600 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
371000 N 83500 lbf |
| C₀ - 静态径向载荷额定值 |
554000 N 125000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
66900 N 15000 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.44 |
| G₁ - 发热系数（滚子滚道） | 259 |
| G₂ - 发热系数（挡边-滚子端） | 52.1 |
| Cg - 几何因子ˡ⁹ˡ | 0.113 |
