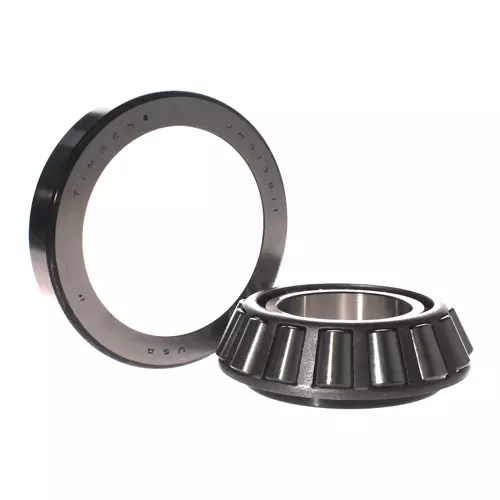

TIMKEN JH913848/JH913811轴承尺寸、参数、图纸、互换、价格
J
H
9
1
3
8
4
8
/
J
H
9
1
3
8
1
1
J：J 系列，公制尺寸圆锥滚子轴承
H：重型承载
9：锥角 ≥ 45º，但不是推力轴承
138：内径范围：3-4 in
48：部件代号，48表示内圈，内圈基本代号：913848
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
H：重型承载
9：锥角 ≥ 45º，但不是推力轴承
138：内径范围：3-4 in
11：部件代号，11表示内圈，内圈基本代号：913811
J：
J 系列，公制尺寸圆锥滚子轴承
H：
重型承载
9：
锥角 ≥ 45º，但不是推力轴承
138：
内径范围：3-4 in
48：
部件代号，48表示内圈，内圈基本代号：913848
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
H：
重型承载
9：
锥角 ≥ 45º，但不是推力轴承
138：
内径范围：3-4 in
11：
部件代号，11表示内圈，内圈基本代号：913811
| 技术规格 | |
| 系列 | H913800 |
| 锥体零件号 | JH913848 |
| 外圈零件号 | JH913811 |
| 设计单元 | 公制 |
| 轴承净重 |
3.1 Kg 6.7 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | H913800 |
| 尺寸规格 | |
| d - 内径 |
70 mm 2.7559 in |
| D - 外圈外径 |
150 mm 5.9055 in |
| B - 锥体宽度 |
39.688 mm 1.5625 in |
| C - 外圈宽度 |
25.400 mm 1.0000 in |
| T - 轴承宽度 |
41.275 mm 1.6250 in |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
2.030 mm 0.08 in |
| r - 外圈背面[清除]半径ˡ²ˡ |
3.3 mm 0.130 in |
| da - 锥体正面背衬直径 |
82.3 mm 3.24 in |
| db - 锥体背面背衬直径 |
92 mm 3.62 in |
| Da - 外圈正面背衬直径 |
146.10 mm 5.79 in |
| Db - 外圈背面背衬直径 |
125.98 mm 4.96 in |
| Ab - 保持架锥体正面间隙 |
4.6 mm 0.18 in |
| Aa - 保持架锥体背面间隙 |
7.4 mm 0.29 in |
| a - 有效中心位置ˡ³ˡ |
4.3 mm 0.17 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
70700 N 15900 lbf |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
273000 N 61300 lbf |
| C₀ - 静态径向额定值 |
256000 N 57500 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
94700 N 21300 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.75 |
| e - ISO标准系数ˡ⁸ˡ | 0.78 |
| Y - ISO标准系数ˡ⁹ˡ | 0.77 |
| G₁ - 发热系数（滚子滚道） | 78.5 |
| G₂ - 发热系数（挡边-滚子端） | 17.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0927 |
