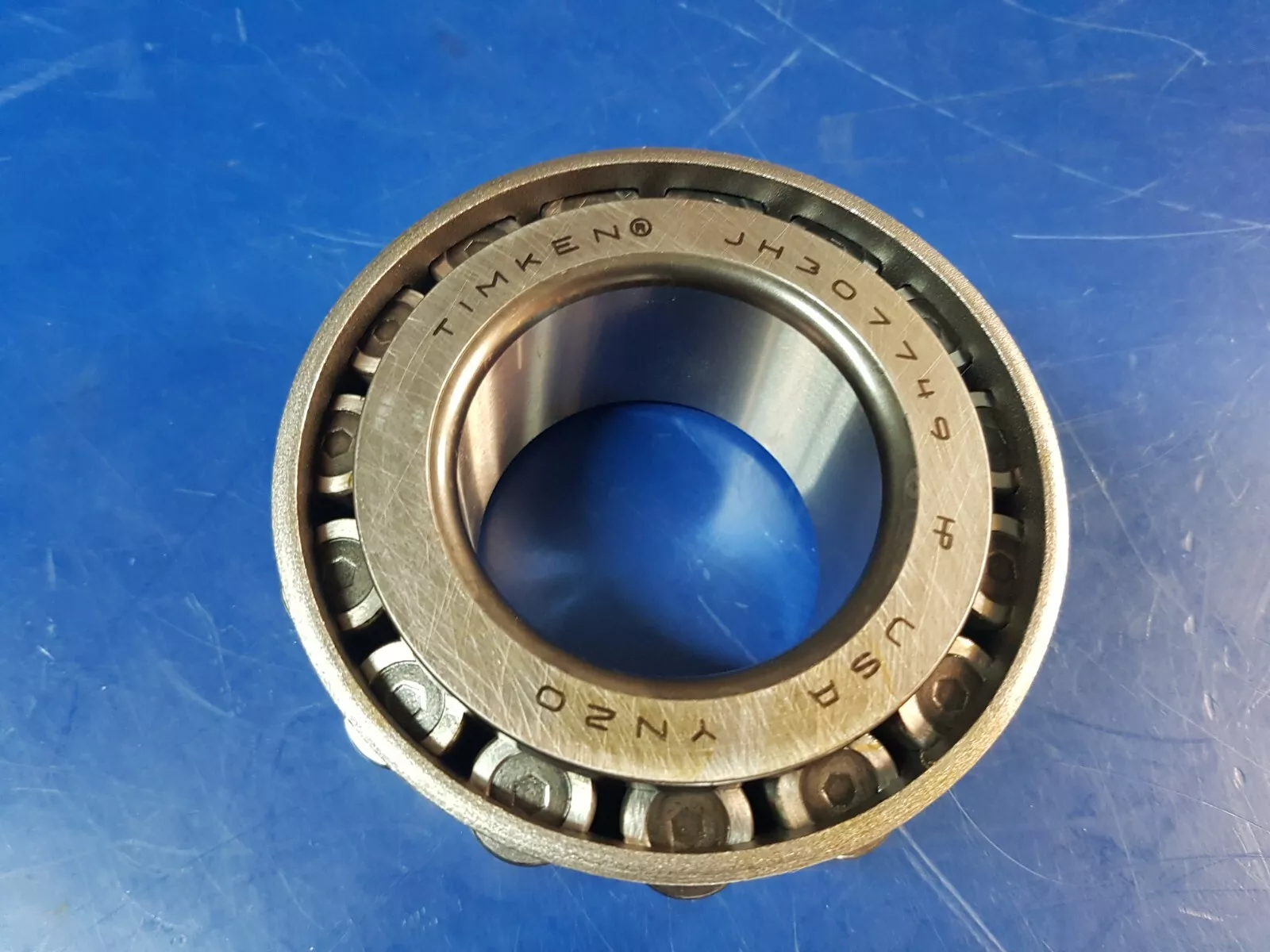

TIMKEN JH307749-99401轴承尺寸、参数、图纸、互换、价格
J
H
3
0
7
7
4
9
-
9
9
4
0
1
J：J 系列，公制尺寸圆锥滚子轴承
H：重型承载
3：25º30' < 锥角 < 27º
077：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：307749
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
J：
J 系列，公制尺寸圆锥滚子轴承
H：
重型承载
3：
25º30' < 锥角 < 27º
077：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：307749
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | H307700 |
| 锥体零件号 | JH307749 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
433000 N 97400 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
112000 N 25300 lbf |
| 完整的Timken零件号 | H307700 |
| 尺寸规格 | |
| d - 锥体孔径 |
55 mm 2.1654 in |
| B - 锥体宽度 |
39 mm 1.5354 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
64 mm 2.52 in |
| db - 锥体背面背衬直径 |
71 mm 2.8 in |
| Ab - 保持架锥体正面游隙 |
3.8 mm 0.15 in |
| Aa - 保持架锥体背面游隙 |
0.3 mm 0.01 in |
| a - 有效中心位置ˡ⁴ˡ |
-11.7 mm -0.46 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
64500 N 14500 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
249000 N 56000 lbf |
| C₀ - 静态径向载荷额定值 |
251000 N 56500 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
38300 N 8600 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.69 |
| G₁ - 发热系数（滚子滚道） | 72 |
| G₂ - 发热系数（挡边-滚子端） | 16.9 |
| Cg - 几何因子ˡ⁹ˡ | 0.0706 |
