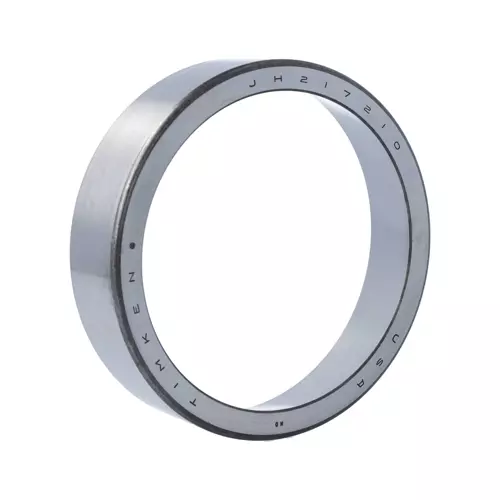

TIMKEN JH217210-N0000轴承尺寸、参数、图纸、互换、价格
J
H
2
1
7
2
1
0
-
N
0
0
0
0
J：J 系列，公制尺寸圆锥滚子轴承
H：重型承载
2：24º < 锥角 < 25º30'
172：内径范围：3-4 in
10：部件代号，10表示外圈，外圈基本代号：217210
-N：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：材料代码，代号：00
J：
J 系列，公制尺寸圆锥滚子轴承
H：
重型承载
2：
24º < 锥角 < 25º30'
172：
内径范围：3-4 in
10：
部件代号，10表示外圈，外圈基本代号：217210
-N：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：
材料代码，代号：00
| 技术规格 | |
| 系列 | H₂17200 |
| 外圈零件号 | JH₂17210 |
| 设计单元 | 公制 |
| 完整的Timken零件号 | H₂17200 |
| 尺寸规格 | |
| D - 外圈外径 |
150 mm 5.9055 in |
| C - 外圈宽度 |
38 mm 1.4961 in |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| Da - 外圈正面背衬直径 |
142.00 mm 5.63 in |
| Db - 外圈背面背衬直径 |
134.11 mm 5.28 in |
| 系数 | |
| K - 系数ˡ²ˡ | 1.76 |
| e - ISO标准系数ˡ³ˡ | 0.33 |
| Y - ISO标准系数ˡ⁴ˡ | 1.8 |
| G₁ - 发热系数（滚子滚道） | 169 |
| G₂ - 发热系数（挡边-滚子端） | 33.3 |
| Cg - 几何因子ˡ⁵ˡ | 0.0924 |
