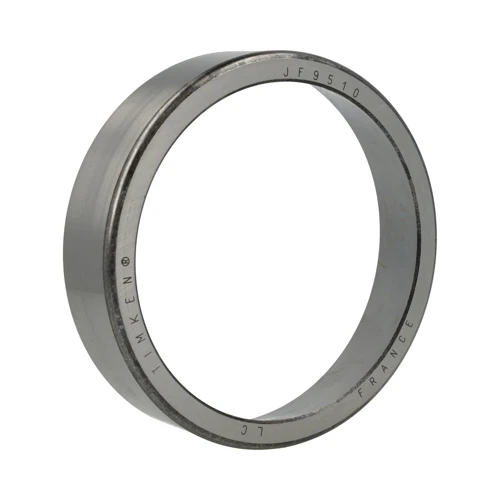

TIMKEN JF9510轴承尺寸、参数、图纸、互换、价格
J
F
9
5
1
0
J：J 系列，公制尺寸圆锥滚子轴承
F：F 系列
9510：圆锥滚子轴承外圈基本代号：9510
J：
J 系列，公制尺寸圆锥滚子轴承
F：
F 系列
9510：
圆锥滚子轴承外圈基本代号：9510
| 技术规格 | |
| 系列 | JF9500 |
| 外圈零件号 | JF9510 |
| 设计单元 | 公制 |
| 完整的Timken零件号 | JF9500 |
| 尺寸规格 | |
| D - 外圈外径 |
160 mm 6.2992 in |
| C - 外圈宽度 |
38 mm 1.4961 in |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| Da - 外圈正面背衬直径 |
154.43 mm 6.08 in |
| Db - 外圈背面背衬直径 |
145.03 mm 5.71 in |
| 系数 | |
| K - 系数ˡ²ˡ | 1.73 |
| e - ISO标准系数ˡ³ˡ | 0.34 |
| Y - ISO标准系数ˡ⁴ˡ | 1.77 |
| G₁ - 发热系数（滚子滚道） | 210 |
| G₂ - 发热系数（挡边-滚子端） | 39.7 |
| Cg - 几何因子ˡ⁵ˡ | 0.0998 |
