TIMKEN HM914510-20024轴承尺寸、参数、图纸、互换、价格
H
M
9
1
4
5
1
0
-
2
0
0
2
4
HM：重中型承载
9：锥角 ≥ 45º，但不是推力轴承
145：内径范围：3-4 in
10：部件代号，10表示外圈，外圈基本代号：914510
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
HM：
重中型承载
9：
锥角 ≥ 45º，但不是推力轴承
145：
内径范围：3-4 in
10：
部件代号，10表示外圈，外圈基本代号：914510
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | HM914500 |

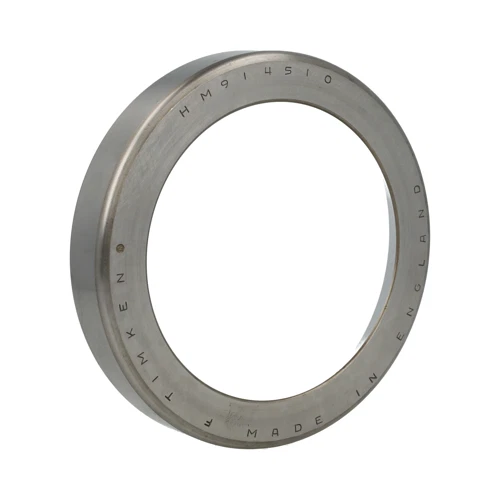

| 外圈零件号 | HM914510 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
5.750 in 146.05 mm |
| C - 外圈宽度 |
0.9375 in 23.813 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
5.51 in 139.95 mm |
| Db - 外圈背面背衬直径 |
4.80 in 121.92 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.94 |
| Y - ISO标准系数ˡ³ˡ | 0.64 |
| Cg - 几何因子ˡ⁴ˡ | 0.0943 |
