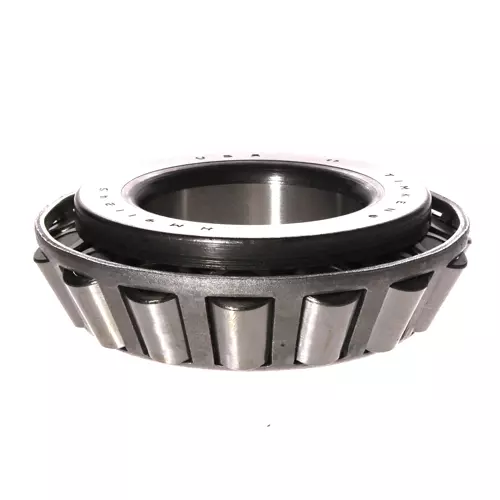

TIMKEN HM911245-99401轴承尺寸、参数、图纸、互换、价格
H
M
9
1
1
2
4
5
-
9
9
4
0
1
HM：重中型承载
9：锥角 ≥ 45º，但不是推力轴承
112：内径范围：2-3 in
45：部件代号，45表示内圈，内圈基本代号：911245
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
HM：
重中型承载
9：
锥角 ≥ 45º，但不是推力轴承
112：
内径范围：2-3 in
45：
部件代号，45表示内圈，内圈基本代号：911245
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | HM911200 |
| 锥体零件号 | HM911245 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
77400 lbf 344000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
20100 lbf 89200 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 3/8 in 60.325 mm |
| B - 锥体宽度 |
1.3125 in 33.338 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.2 in 5.1 mm |
| da - 锥体正面背衬直径 |
2.91 in 74 mm |
| db - 锥体背面背衬直径 |
3.66 in 93 mm |
| Ab - 保持架锥体正面游隙 |
0.2 in 5.1 mm |
| Aa - 保持架锥体背面游隙 |
0.25 in 6.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.21 in 5.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
11500 lbf 51200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
44400 lbf 198000 N |
| C₀ - 静态径向载荷额定值 |
41100 lbf 183000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
16200 lbf 71900 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.71 |
| G₁ - 发热系数（滚子滚道） | 56.4 |
| G₂ - 发热系数（挡边-滚子端） | 16.5 |
| Cg - 几何因子ˡ⁹ˡ | 0.0842 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN HM911245-70000轴承 | ￥718.4元 | - | 23 |
