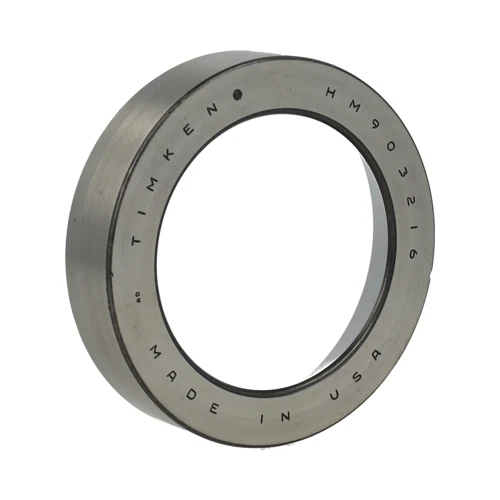

TIMKEN HM903216轴承尺寸、参数、图纸、互换、价格
H
M
9
0
3
2
1
6
HM：重中型承载
9：锥角 ≥ 45º，但不是推力轴承
032：内径范围：2-3 in
16：部件代号，16表示外圈，外圈基本代号：903216
HM：
重中型承载
9：
锥角 ≥ 45º，但不是推力轴承
032：
内径范围：2-3 in
16：
部件代号，16表示外圈，外圈基本代号：903216
| 技术规格 | |
| 系列 | HM903200 |
| 外圈零件号 | HM903216 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3.8750 in 98.425 mm |
| C - 外圈宽度 |
0.875 in 22.225 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.03 in 0.76 mm |
| Da - 外圈正面背衬直径 |
3.66 in 92.96 mm |
| Db - 外圈背面背衬直径 |
3.23 in 82.04 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.74 |
| Y - ISO标准系数ˡ³ˡ | 0.81 |
| Cg - 几何因子ˡ⁴ˡ | 0.101 |
