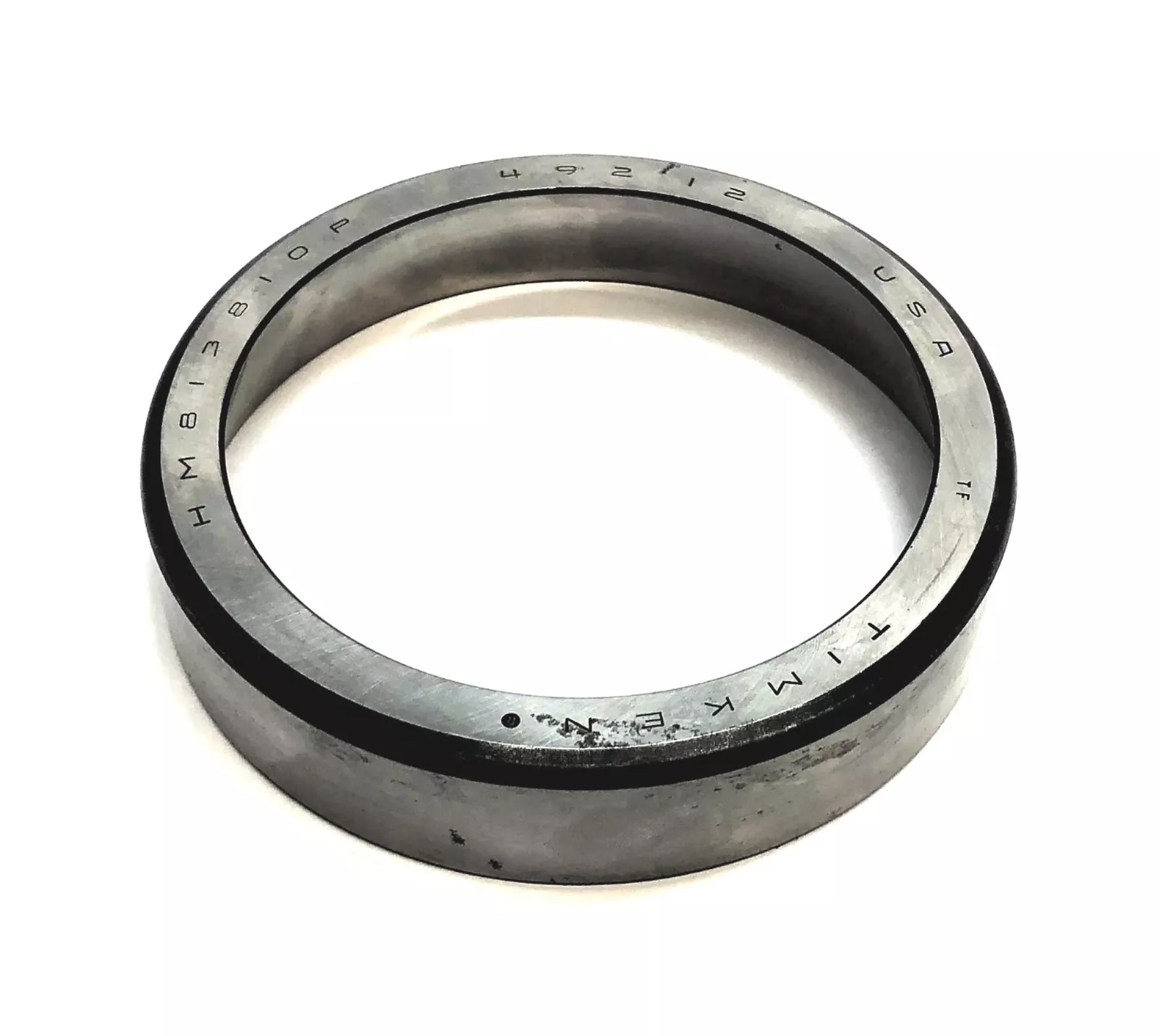

TIMKEN HM813810P-20902轴承尺寸、参数、图纸、互换、价格
H
M
8
1
3
8
1
0
P
-
2
0
9
0
2
HM：重中型承载
8：36º < 锥角 < 45º
138：内径范围：3-4 in
10：部件代号，10表示外圈，外圈基本代号：813810
P：量身定制产品，高性能
-2：装配号
09：0：铁姆肯公司代码，9：精度未知
02：材料代码，代号：02
HM：
重中型承载
8：
36º < 锥角 < 45º
138：
内径范围：3-4 in
10：
部件代号，10表示外圈，外圈基本代号：813810
P：
量身定制产品，高性能
-2：
装配号
09：
0：铁姆肯公司代码，9：精度未知
02：
材料代码，代号：02
| 技术规格 | |
| 系列 | HM813800 |
| 外圈零件号 | HM813810P |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
5 in 127 mm |
| C - 外圈宽度 |
1.0625 in 26.988 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
4.80 in 121.90 mm |
| Db - 外圈背面背衬直径 |
4.37 in 111.00 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.5 |
| Y - ISO标准系数ˡ³ˡ | 1.2 |
| Cg - 几何因子ˡ⁴ˡ | 0.125 |
