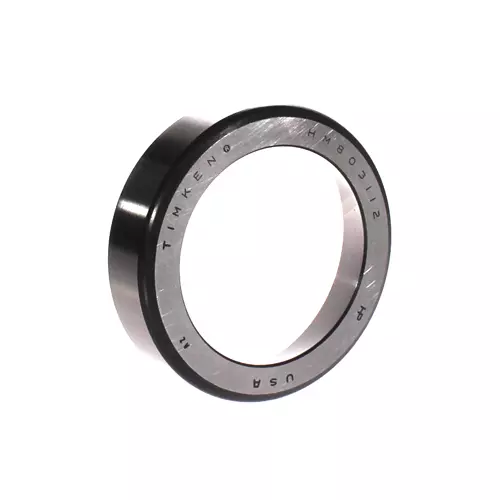

TIMKEN HM803112轴承尺寸、参数、图纸、互换、价格
H
M
8
0
3
1
1
2
HM：重中型承载
8：36º < 锥角 < 45º
031：内径范围：2-3 in
12：部件代号，12表示外圈，外圈基本代号：803112
HM：
重中型承载
8：
36º < 锥角 < 45º
031：
内径范围：2-3 in
12：
部件代号，12表示外圈，外圈基本代号：803112
| 技术规格 | |
| 系列 | HM803100 |
| 外圈零件号 | HM803112 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3.6250 in 92.075 mm |
| C - 外圈宽度 |
0.9063 in 23.020 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
3.40 in 86.40 mm |
| Db - 外圈背面背衬直径 |
2.99 in 75.95 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.55 |
| Y - ISO标准系数ˡ³ˡ | 1.1 |
| Cg - 几何因子ˡ⁴ˡ | 0.0974 |
