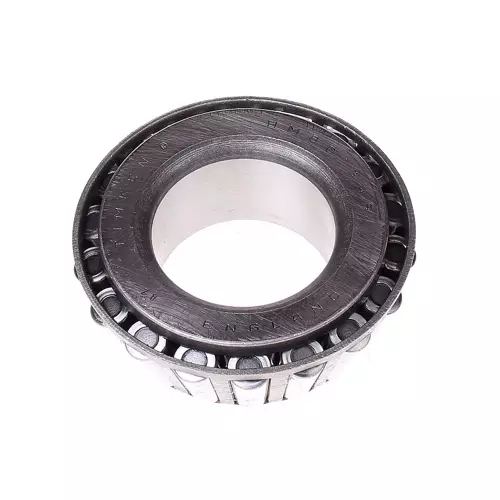

TIMKEN HM801349-90014轴承尺寸、参数、图纸、互换、价格
H
M
8
0
1
3
4
9
-
9
0
0
1
4
HM：重中型承载
8：36º < 锥角 < 45º
013：内径范围：1-2 in
49：部件代号，49表示内圈，内圈基本代号：801349
-9：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
14：材料代码，代号：14
HM：
重中型承载
8：
36º < 锥角 < 45º
013：
内径范围：1-2 in
49：
部件代号，49表示内圈，内圈基本代号：801349
-9：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
14：
材料代码，代号：14
| 技术规格 | |
| 锥体零件号 | HM801349 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
40200 lbf 179000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
10400 lbf 46400 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.5938 in 40.483 mm |
| B - 锥体宽度 |
1.1250 in 28.575 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.56 mm |
| da - 锥体正面背衬直径 |
1.93 in 49.1 mm |
| db - 锥体背面背衬直径 |
2.28 in 58 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.06 in 1.5 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.19 in -4.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
5980 lbf 26600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
23100 lbf 103000 N |
| C₀ - 静态径向载荷额定值 |
29300 lbf 130000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
5590 lbf 24900 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.07 |
| G₁ - 发热系数（滚子滚道） | 33.7 |
| G₂ - 发热系数（挡边-滚子端） | 14 |
| Cg - 几何因子ˡ⁹ˡ | 0.0928 |
