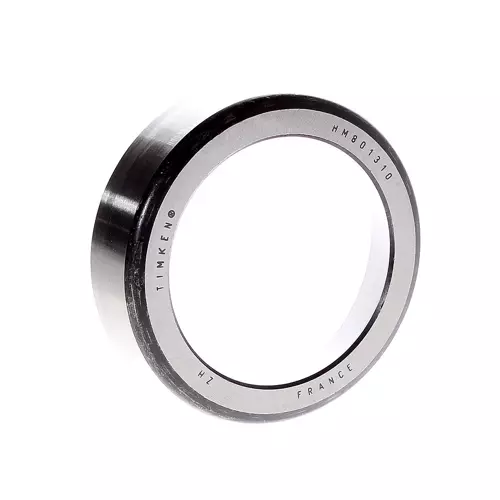

TIMKEN HM801310-X0019轴承尺寸、参数、图纸、互换、价格
H
M
8
0
1
3
1
0
-
X
0
0
1
9
HM：重中型承载
8：36º < 锥角 < 45º
013：内径范围：1-2 in
10：部件代号，10表示外圈，外圈基本代号：801310
-X：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
19：材料代码，代号：19
HM：
重中型承载
8：
36º < 锥角 < 45º
013：
内径范围：1-2 in
10：
部件代号，10表示外圈，外圈基本代号：801310
-X：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
19：
材料代码，代号：19
| 技术规格 | |
| 系列 | HM801300 |
| 外圈零件号 | HM801310 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3.2500 in 82.550 mm |
| C - 外圈宽度 |
0.9063 in 23.020 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
3.11 in 78.00 mm |
| Db - 外圈背面背衬直径 |
2.68 in 68.07 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.55 |
| Y - ISO标准系数ˡ³ˡ | 1.1 |
| Cg - 几何因子ˡ⁴ˡ | 0.0964 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN HM801310-20082轴承 | ￥185.6元 | - | 66 |
