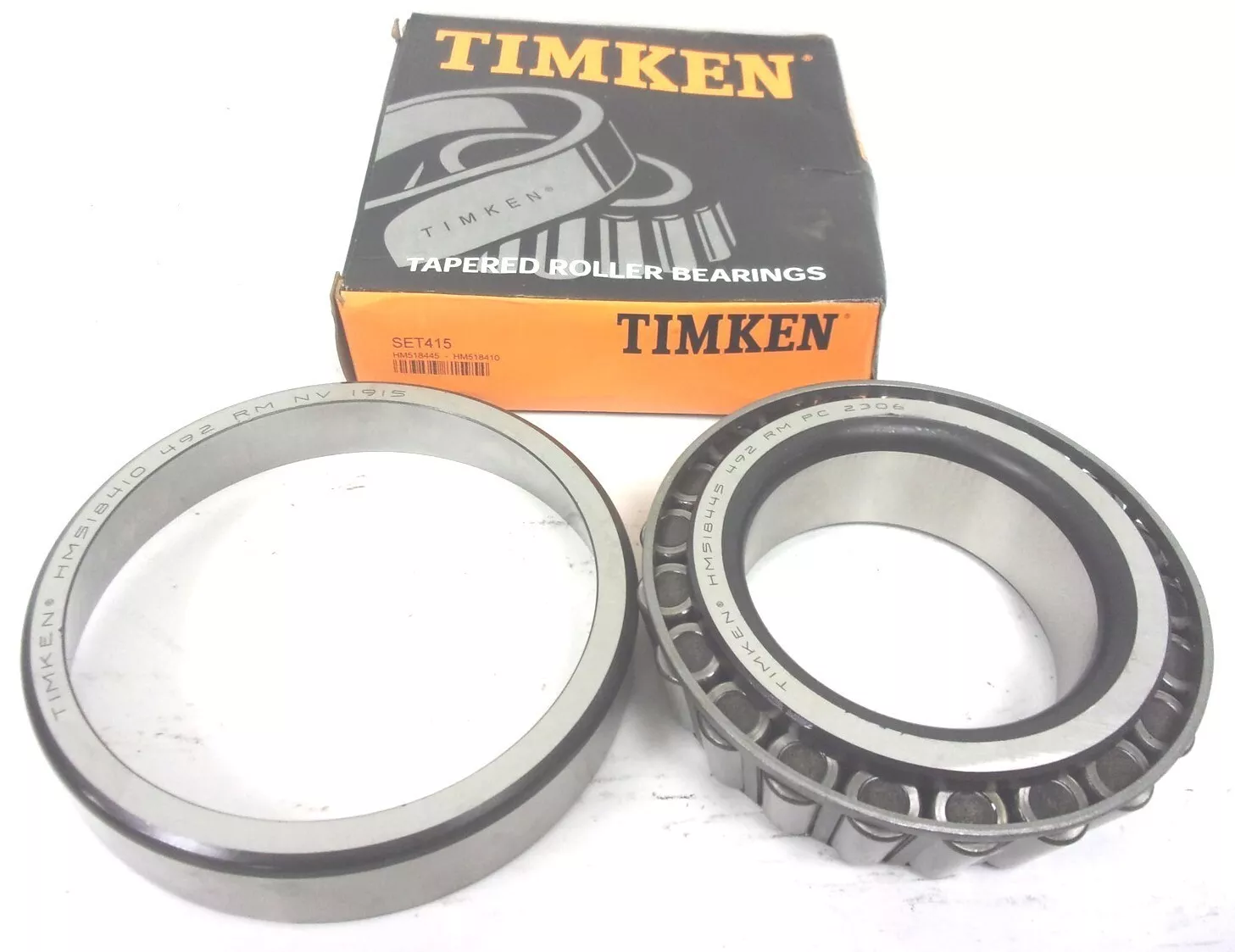

TIMKEN HM518445/HM518410轴承尺寸、参数、图纸、互换、价格
H
M
5
1
8
4
4
5
/
H
M
5
1
8
4
1
0
HM：重中型承载
5：28º30' < 锥角 < 30º30'
184：内径范围：3-4 in
45：部件代号，45表示内圈，内圈基本代号：518445
/：分隔符
HM：重中型承载
5：28º30' < 锥角 < 30º30'
184：内径范围：3-4 in
10：部件代号，10表示内圈，内圈基本代号：518410
HM：
重中型承载
5：
28º30' < 锥角 < 30º30'
184：
内径范围：3-4 in
45：
部件代号，45表示内圈，内圈基本代号：518445
/：
分隔符
HM：
重中型承载
5：
28º30' < 锥角 < 30º30'
184：
内径范围：3-4 in
10：
部件代号，10表示内圈，内圈基本代号：518410
| 技术规格 | |
| 系列 | HM518400 |
| 锥体零件号 | HM518445 |
| 外圈零件号 | HM518410 |
| 设计单元 | 英制 |
| 轴承净重 |
6.1 lb 2.8 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3 1/2 in 88.9 mm |
| D - 外圈外径 |
6 in 152.4 mm |
| B - 锥体宽度 |
1.5625 in 39.688 mm |
| C - 外圈宽度 |
1.1875 in 30.163 mm |
| T - 轴承宽度 |
1.5625 in 39.688 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.25 in 6.35 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.94 in 100 mm |
| db - 锥体背面背衬直径 |
4.41 in 112 mm |
| Da - 外圈正面背衬直径 |
5.83 in 147.10 mm |
| Db - 外圈背面背衬直径 |
5.39 in 136.91 mm |
| Ab - 保持架锥体正面游隙 |
0.16 in 4.1 mm |
| Aa - 保持架锥体背面游隙 |
0.11 in 2.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.25 in -6.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
17300 lbf 76900 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
66700 lbf 297000 N |
| C₀ - 静态径向载荷额定值 |
90800 lbf 404000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
11900 lbf 52900 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.45 |
| e - ISO标准系数ˡ⁸ˡ | 0.4 |
| Y - ISO标准系数ˡ⁹ˡ | 1.49 |
| G₁ - 发热系数（滚子滚道） | 162 |
| G₂ - 发热系数（挡边-滚子端） | 33.7 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0966 |
