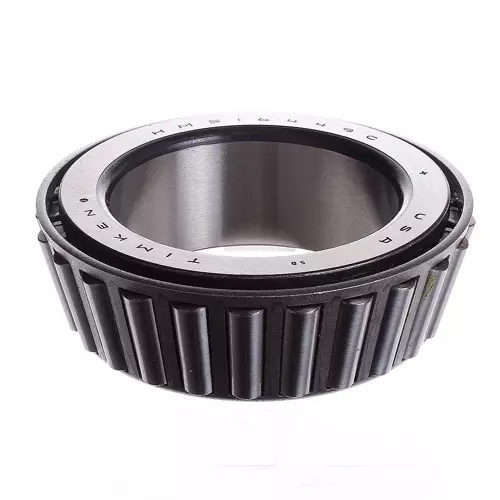

TIMKEN HM516449C-902A7轴承尺寸、参数、图纸、互换、价格
H
M
5
1
6
4
4
9
C
-
9
0
2
A
7
HM：重中型承载
5：28º30' < 锥角 < 30º30'
164：内径范围：3-4 in
49：部件代号，49表示内圈，内圈基本代号：516449
C：尺寸与基本零件号不同，不可互换
-9：装配号
02：材料代码，代号：02
A7：材料代码，代号：A7
HM：
重中型承载
5：
28º30' < 锥角 < 30º30'
164：
内径范围：3-4 in
49：
部件代号，49表示内圈，内圈基本代号：516449
C：
尺寸与基本零件号不同，不可互换
-9：
装配号
02：
材料代码，代号：02
A7：
材料代码，代号：A7
| 技术规格 | |
| 系列 | HM516400 |
| 锥体零件号 | HM516449C |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
101000 lbf 450000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
26300 lbf 117000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3 1/4 in 82.55 mm |
| B - 锥体宽度 |
1.5625 in 39.688 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
3.62 in 92 mm |
| db - 锥体背面背衬直径 |
3.9 in 99 mm |
| Ab - 保持架锥体正面游隙 |
0.13 in 3.3 mm |
| Aa - 保持架锥体背面游隙 |
0.04 in 1 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.29 in -7.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
15100 lbf 67100 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
58200 lbf 259000 N |
| C₀ - 静态径向载荷额定值 |
79300 lbf 353000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
10400 lbf 46200 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| Cg - 几何因子ˡ⁹ˡ | 0.0955 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN HM516449C-20024轴承 | ￥303.92元 | - | 312 |
| TIMKEN HM516449C-99401轴承 | ￥495.32元 | - | 50 |
