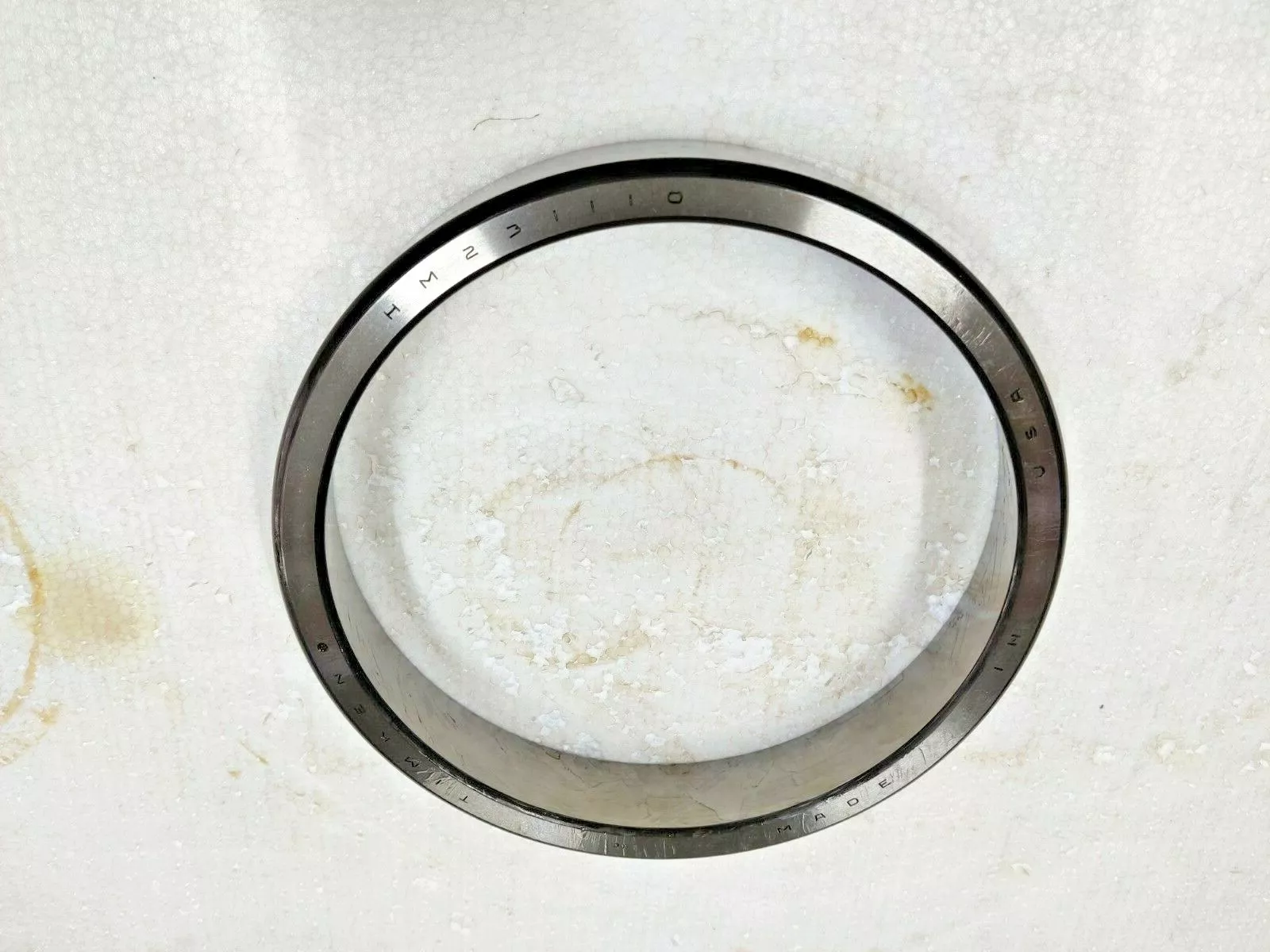

TIMKEN HM231110ED轴承尺寸、参数、图纸、互换、价格
H
M
2
3
1
1
1
0
E
D
HM：重中型承载
2：24º < 锥角 < 25º30'
311：内径范围：6-7 in
10：部件代号，10表示外圈，外圈基本代号：231110
E：尺寸或其他特性与相同基本代号的轴承不同
D：尺寸与基本零件号不同，不可互换
HM：
重中型承载
2：
24º < 锥角 < 25º30'
311：
内径范围：6-7 in
10：
部件代号，10表示外圈，外圈基本代号：231110
E：
尺寸或其他特性与相同基本代号的轴承不同
D：
尺寸与基本零件号不同，不可互换
| 技术规格 | |
| 系列 | HM231100 |
| 外圈零件号 | HM231110 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
9.3125 in 236.538 mm |
| C - 外圈宽度 |
1.75 in 44.45 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
8.84 in 224.54 mm |
| Db - 外圈背面背衬直径 |
8.54 in 216.92 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.32 |
| Y - ISO标准系数ˡ³ˡ | 1.88 |
| Cg - 几何因子ˡ⁴ˡ | 0.133 |
