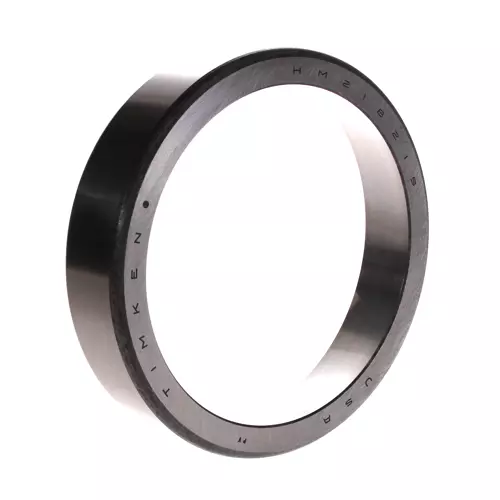

TIMKEN HM218215轴承尺寸、参数、图纸、互换、价格
H
M
2
1
8
2
1
5
HM：重中型承载
2：24º < 锥角 < 25º30'
182：内径范围：3-4 in
15：部件代号，15表示外圈，外圈基本代号：218215
HM：
重中型承载
2：
24º < 锥角 < 25º30'
182：
内径范围：3-4 in
15：
部件代号，15表示外圈，外圈基本代号：218215
| 技术规格 | |
| 系列 | HM218200 |
| 外圈零件号 | HM218215 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
6 in 152.4 mm |
| C - 外圈宽度 |
1.2795 in 32.499 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
5.64 in 143.26 mm |
| Db - 外圈背面背衬直径 |
5.31 in 134.87 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.33 |
| Y - ISO标准系数ˡ³ˡ | 1.8 |
| Cg - 几何因子ˡ⁴ˡ | 0.0921 |
