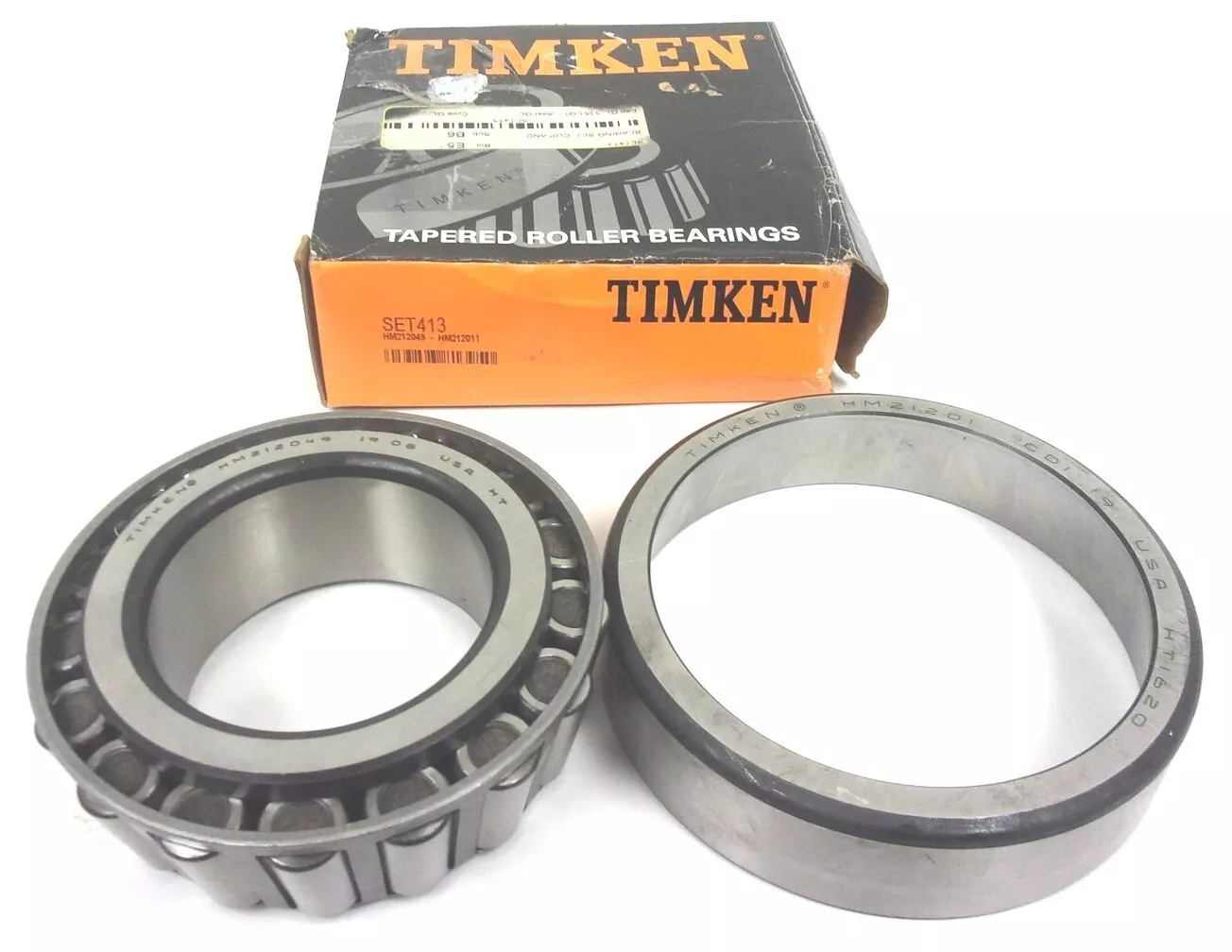

TIMKEN HM212049/HM212011轴承尺寸、参数、图纸、互换、价格
H
M
2
1
2
0
4
9
/
H
M
2
1
2
0
1
1
HM：重中型承载
2：24º < 锥角 < 25º30'
120：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：212049
/：分隔符
HM：重中型承载
2：24º < 锥角 < 25º30'
120：内径范围：2-3 in
11：部件代号，11表示内圈，内圈基本代号：212011
HM：
重中型承载
2：
24º < 锥角 < 25º30'
120：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：212049
/：
分隔符
HM：
重中型承载
2：
24º < 锥角 < 25º30'
120：
内径范围：2-3 in
11：
部件代号，11表示内圈，内圈基本代号：212011
| 技术规格 | |
| 系列 | HM212000 |
| 锥体零件号 | HM212049 |
| 外圈零件号 | HM212011 |
| 设计单元 | 英制 |
| 轴承净重 |
4.1 lb 1.8 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 5/8 in 66.675 mm |
| D - 外圈外径 |
4.8125 in 122.238 mm |
| B - 锥体宽度 |
1.5100 in 38.354 mm |
| C - 外圈宽度 |
1.1700 in 29.718 mm |
| T - 轴承宽度 |
1.5000 in 38.100 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.56 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
2.97 in 75.5 mm |
| db - 锥体背面背衬直径 |
3.23 in 82 mm |
| Da - 外圈正面背衬直径 |
4.60 in 116.10 mm |
| Db - 外圈背面背衬直径 |
4.25 in 107.95 mm |
| Ab - 保持架锥体正面游隙 |
0.15 in 3.8 mm |
| Aa - 保持架锥体背面游隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.43 in -10.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
15600 lbf 69200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
60000 lbf 267000 N |
| C₀ - 静态径向载荷额定值 |
62700 lbf 279000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
8990 lbf 40000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.73 |
| e - ISO标准系数ˡ⁸ˡ | 0.34 |
| Y - ISO标准系数ˡ⁹ˡ | 1.78 |
| G₁ - 发热系数（滚子滚道） | 92.2 |
| G₂ - 发热系数（挡边-滚子端） | 18.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0759 |
