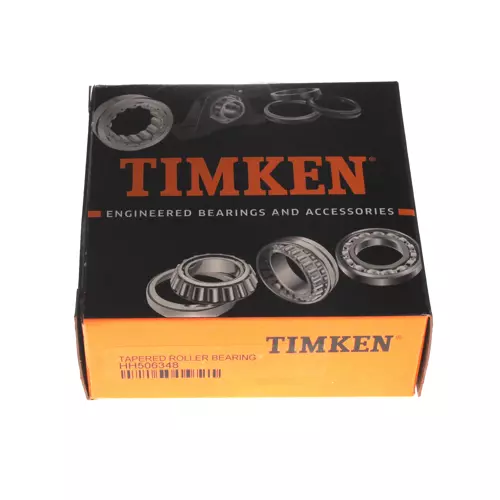

TIMKEN HH506348-20024轴承尺寸、参数、图纸、互换、价格
H
H
5
0
6
3
4
8
-
2
0
0
2
4
HH：超重型承载
5：28º30' < 锥角 < 30º30'
063：内径范围：2-3 in
48：部件代号，48表示内圈，内圈基本代号：506348
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
HH：
超重型承载
5：
28º30' < 锥角 < 30º30'
063：
内径范围：2-3 in
48：
部件代号，48表示内圈，内圈基本代号：506348
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 锥体零件号 | HH506348 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
96200 lbf 428000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
24900 lbf 111000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 15/16 in 49.213 mm |
| B - 锥体宽度 |
1.75 in 44.45 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.56 mm |
| da - 锥体正面背衬直径 |
2.4 in 61 mm |
| db - 锥体背面背衬直径 |
2.8 in 71 mm |
| Ab - 保持架锥体正面游隙 |
0.16 in 4.1 mm |
| Aa - 保持架锥体背面游隙 |
0.08 in 2 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.53 in -13.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
14300 lbf 63700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
55300 lbf 246000 N |
| C₀ - 静态径向载荷额定值 |
65100 lbf 290000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
9860 lbf 43800 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| G₁ - 发热系数（滚子滚道） | 72 |
| G₂ - 发热系数（挡边-滚子端） | 15.6 |
| Cg - 几何因子ˡ⁹ˡ | 0.108 |
