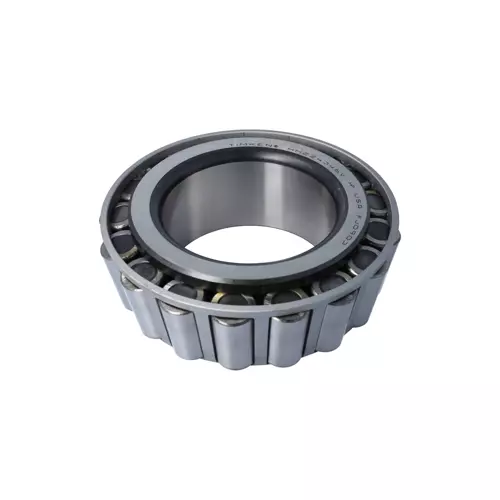

TIMKEN HH224346V轴承尺寸、参数、图纸、互换、价格
H
H
2
2
4
3
4
6
V
HH：超重型承载
2：24º < 锥角 < 25º30'
243：内径范围：5-6 in
46：部件代号，46表示内圈，内圈基本代号：224346
V：真空熔炼钢材质
HH：
超重型承载
2：
24º < 锥角 < 25º30'
243：
内径范围：5-6 in
46：
部件代号，46表示内圈，内圈基本代号：224346
V：
真空熔炼钢材质
| 技术规格 | |
| 系列 | HH224300 |
| 锥体零件号 | HH224346V |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
315000 lbf 1400000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
81800 lbf 364000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
4 1/2 in 114.3 mm |
| B - 锥体宽度 |
2.6250 in 66.675 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.280 in 7.100 mm |
| da - 锥体正面背衬直径 |
5.16 in 131 mm |
| db - 锥体背面背衬直径 |
5.63 in 143 mm |
| Ab - 保持架锥体正面游隙 |
0.15 in 3.8 mm |
| Aa - 保持架锥体背面游隙 |
0.16 in 4.1 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.74 in -18.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
47000 lbf 209000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
181000 lbf 806000 N |
| C₀ - 静态径向载荷额定值 |
204000 lbf 906000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
26200 lbf 116000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.79 |
| G₁ - 发热系数（滚子滚道） | 366.6 |
| G₂ - 发热系数（挡边-滚子端） | 47.9 |
| Cg - 几何因子ˡ⁹ˡ | 0.118 |
