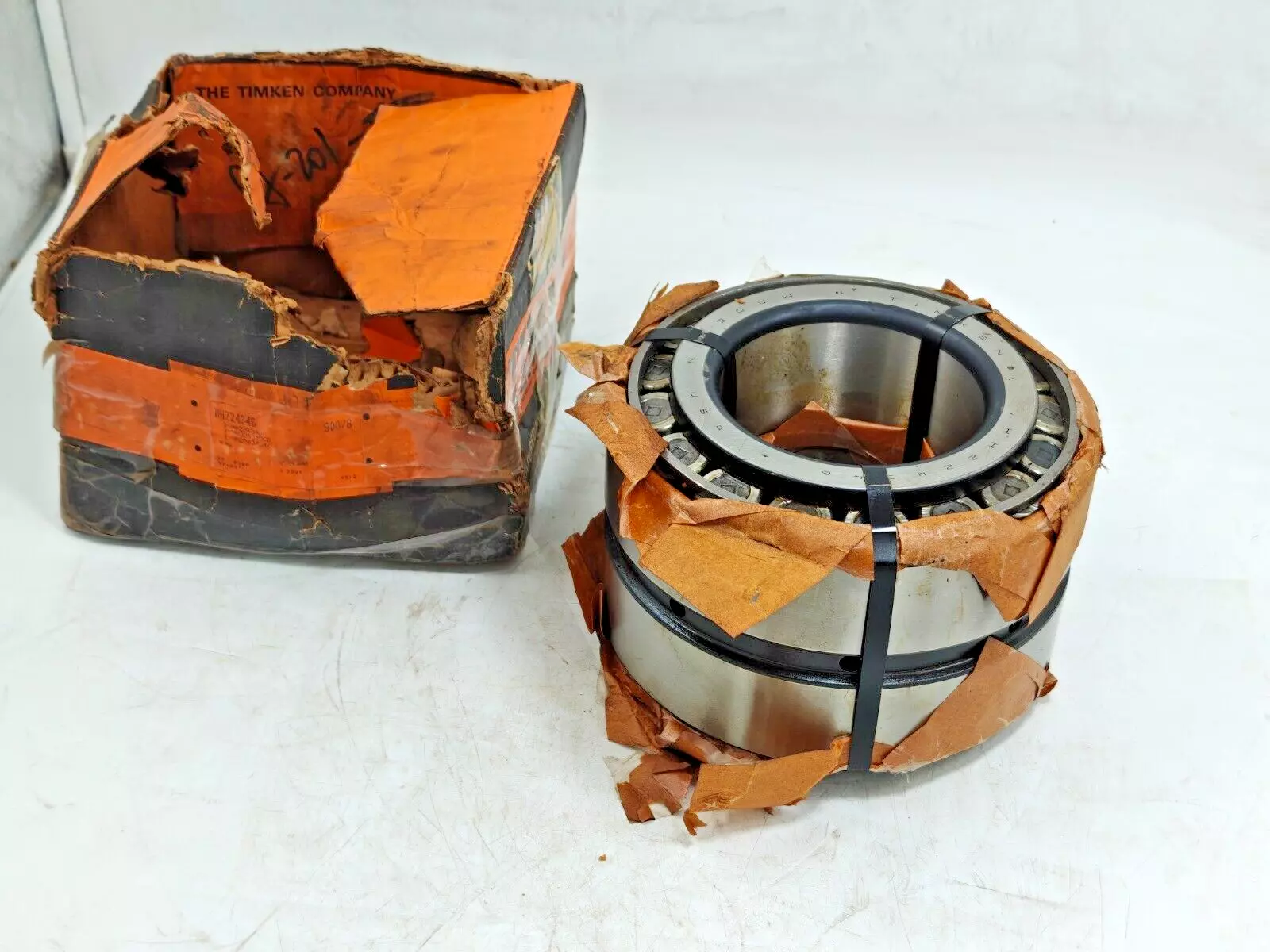

TIMKEN HH224346/HH224310CD轴承尺寸、参数、图纸、互换、价格
H
H
2
2
4
3
4
6
/
H
H
2
2
4
3
1
0
C
D
HH：超重型承载
2：24º < 锥角 < 25º30'
243：内径范围：5-6 in
46：部件代号，46表示内圈，内圈基本代号：224346
/：分隔符
HH：超重型承载
2：24º < 锥角 < 25º30'
243：内径范围：5-6 in
10：部件代号，10表示内圈，内圈基本代号：224310
CD：双外圈，带有油孔和油槽，带用于锁销的沉孔
HH：
超重型承载
2：
24º < 锥角 < 25º30'
243：
内径范围：5-6 in
46：
部件代号，46表示内圈，内圈基本代号：224346
/：
分隔符
HH：
超重型承载
2：
24º < 锥角 < 25º30'
243：
内径范围：5-6 in
10：
部件代号，10表示内圈，内圈基本代号：224310
CD：
双外圈，带有油孔和油槽，带用于锁销的沉孔
| 技术规格 | |
| 系列 | HH₂24300 |
| 锥体零件号 | HH₂24346 |
| 外圈零件号 | HH₂24310CD |
| 设计单元 | 英制 |
| 轴承净重 |
44.59 lb 20.227 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
4 1/2 in 114.3 mm |
| D - 外圈外径 |
8.3750 in 212.725 mm |
| B - 锥体宽度 |
2.6250 in 66.675 mm |
| C - 双列外圈宽度 |
4.6250 in 117.475 mm |
| T - 轴承锥体总宽度 |
5.6249 in 142.872 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.280 in 7.100 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.06 in 1.5 mm |
| db - 锥体背面背衬直径 |
5.63 in 143 mm |
| Da - 外圈正面背衬直径 |
7.95 in 201.93 mm |
| Aa - 保持架锥体背面间隙 |
0.16 in 4.1 mm |
| a - 有效中心位置ˡ³ˡ |
-0.74 in -18.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（单列，9000万转）ˡ⁴ˡ |
39600 lbf 176000 N |
| C₁ - 动态径向额定值（双列，100万转）ˡ⁵ˡ |
266000 lbf 1180000 N |
| C₉₀₍₂₎ - 动态径向额定值（双列，9000万转）ˡ⁶ˡ |
69000 lbf 307000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
22100 lbf 98300 N |
| 系数规格 | |
| K - 系数ˡ⁸ˡ | 1.79 |
| e - ISO标准系数ˡ⁹ˡ | 0.33 |
| Y₁ - ISO标准系数ˡ¹⁰ˡ | 2.07 |
| Y₂ - ISO标准系数ˡ¹¹ˡ | 3.09 |
| Cg - 几何因子ˡ¹²ˡ | 0.118 |
