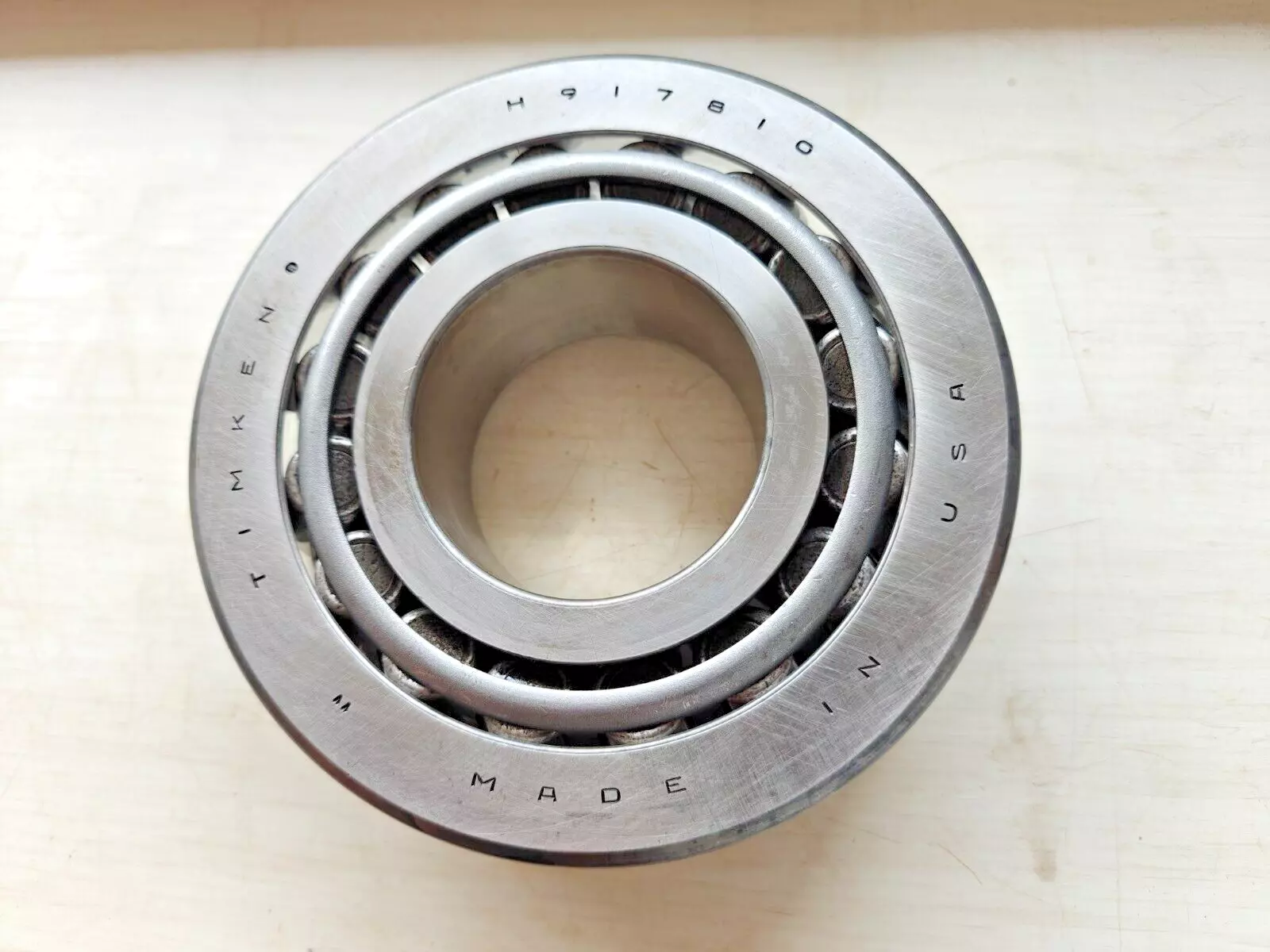

TIMKEN H917840/H917810轴承尺寸、参数、图纸、互换、价格
H
9
1
7
8
4
0
/
H
9
1
7
8
1
0
H：重型承载
9：锥角 ≥ 45º，但不是推力轴承
178：内径范围：3-4 in
40：部件代号，40表示内圈，内圈基本代号：917840
/：分隔符
H：重型承载
9：锥角 ≥ 45º，但不是推力轴承
178：内径范围：3-4 in
10：部件代号，10表示内圈，内圈基本代号：917810
H：
重型承载
9：
锥角 ≥ 45º，但不是推力轴承
178：
内径范围：3-4 in
40：
部件代号，40表示内圈，内圈基本代号：917840
/：
分隔符
H：
重型承载
9：
锥角 ≥ 45º，但不是推力轴承
178：
内径范围：3-4 in
10：
部件代号，10表示内圈，内圈基本代号：917810
| 技术规格 | |
| 系列 | H917800 |
| 锥体零件号 | H917840 |
| 外圈零件号 | H917810 |
| 设计单元 | 英制 |
| 轴承净重 |
14.4 lb 6.6 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3 in 76.2 mm |
| D - 外圈外径 |
7.125 in 180.975 mm |
| B - 锥体宽度 |
2.0938 in 53.183 mm |
| C - 外圈宽度 |
1.4063 in 35.720 mm |
| T - 轴承宽度 |
2.1250 in 53.975 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.56 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.94 in 100.1 mm |
| db - 锥体背面背衬直径 |
4.33 in 110 mm |
| Da - 外圈正面背衬直径 |
6.73 in 170.90 mm |
| Db - 外圈背面背衬直径 |
5.98 in 151.89 mm |
| Ab - 保持架锥体正面游隙 |
0.15 in 3.8 mm |
| Aa - 保持架锥体背面游隙 |
0.34 in 8.6 mm |
| a - 有效中心位置ˡ³ˡ |
0.02 in 0.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
26100 lbf 116000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
101000 lbf 448000 N |
| C₀ - 静态径向载荷额定值 |
103000 lbf 458000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
32700 lbf 146000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.8 |
| e - ISO标准系数ˡ⁸ˡ | 0.73 |
| Y - ISO标准系数ˡ⁹ˡ | 0.82 |
| G₁ - 发热系数（滚子滚道） | 147 |
| G₂ - 发热系数（挡边-滚子端） | 20.7 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.112 |
