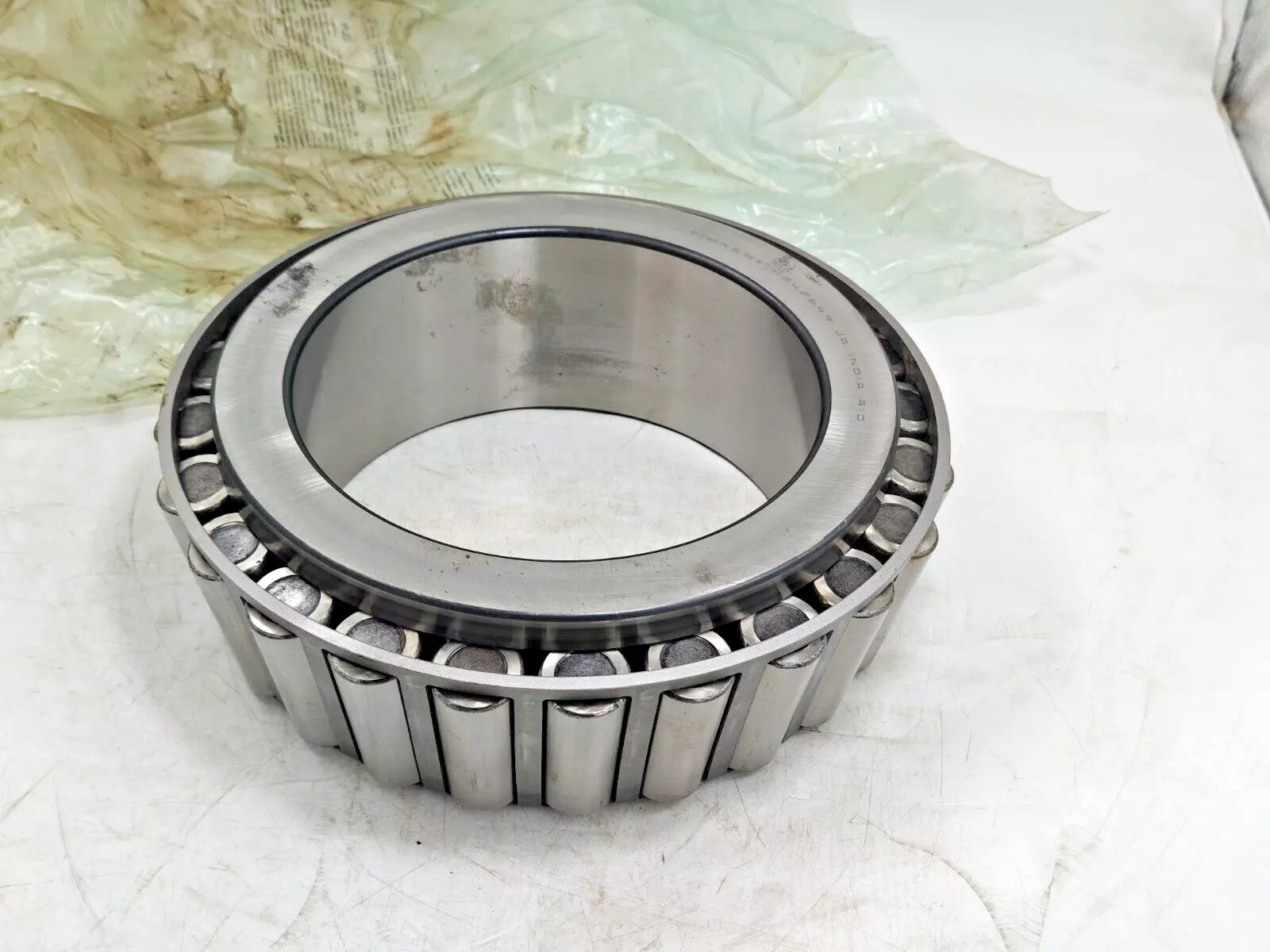

TIMKEN H242649-99401轴承尺寸、参数、图纸、互换、价格
H
2
4
2
6
4
9
-
9
9
4
0
1
H：重型承载
2：24º < 锥角 < 25º30'
426：内径范围：8-9 in
49：部件代号，49表示内圈，内圈基本代号：242649
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
H：
重型承载
2：
24º < 锥角 < 25º30'
426：
内径范围：8-9 in
49：
部件代号，49表示内圈，内圈基本代号：242649
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | H₂42600 |
| 锥体零件号 | H₂42649 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
530000 lbf 2360000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
137000 lbf 612000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
8 1/8 in 206.375 mm |
| B - 锥体宽度 |
3.9375 in 100.013 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.13 in 3.3 mm |
| da - 锥体正面背衬直径 |
8.94 in 227 mm |
| db - 锥体背面背衬直径 |
9.09 in 231 mm |
| Ab - 保持架锥体正面游隙 |
0.12 in 3 mm |
| Aa - 保持架锥体背面游隙 |
0.41 in 10.4 mm |
| a - 有效中心位置ˡ⁴ˡ |
-1 in -25.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
79000 lbf 351000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
305000 lbf 1350000 N |
| C₀ - 静态径向载荷额定值 |
522000 lbf 2320000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
45000 lbf 200000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.76 |
| G₁ - 发热系数（滚子滚道） | 1404.1 |
| G₂ - 发热系数（挡边-滚子端） | 134.8 |
| Cg - 几何因子ˡ⁹ˡ | 0.147 |
