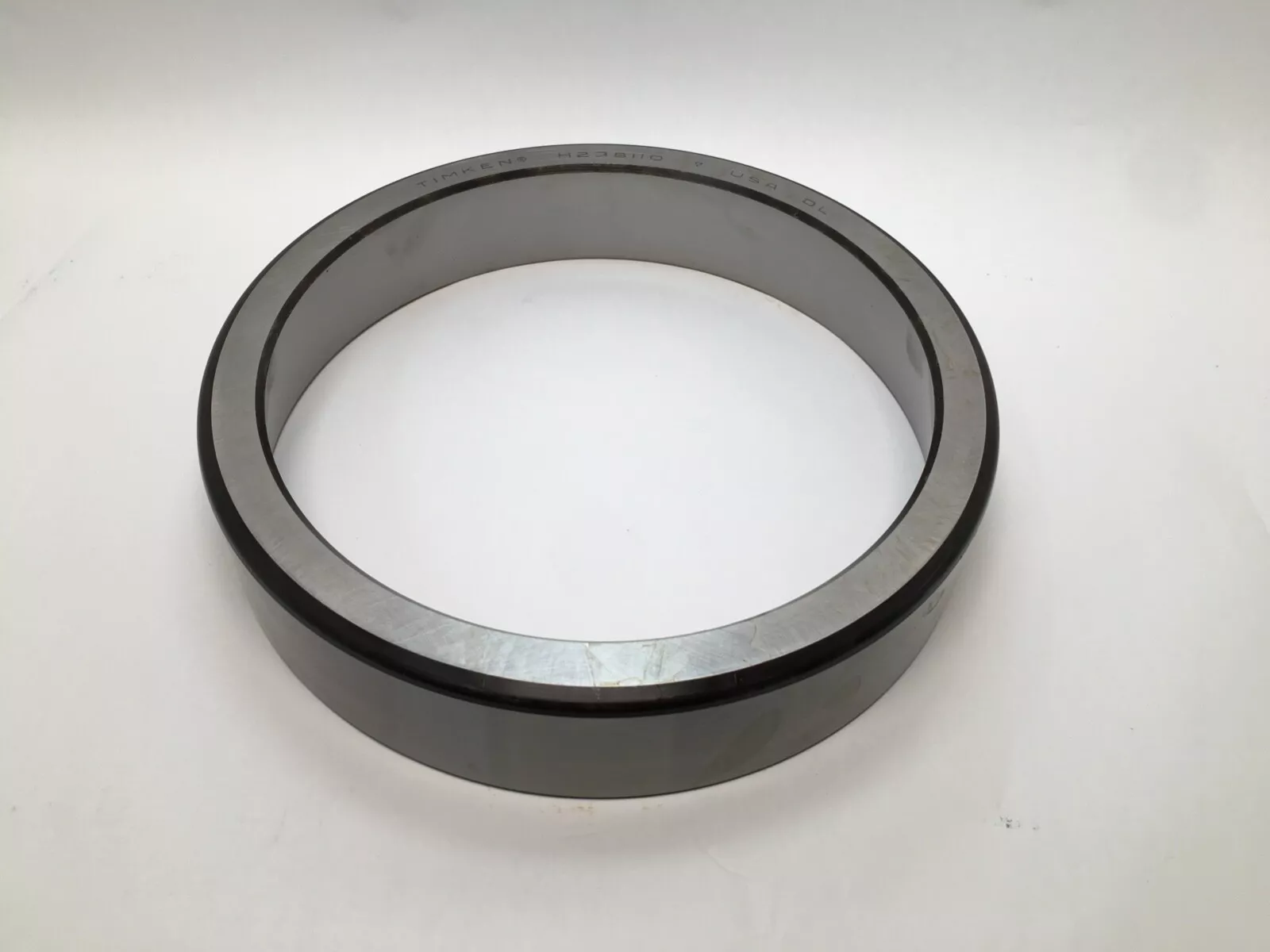

TIMKEN H238110-20024轴承尺寸、参数、图纸、互换、价格
H
2
3
8
1
1
0
-
2
0
0
2
4
H：重型承载
2：24º < 锥角 < 25º30'
381：内径范围：7-8 in
10：部件代号，10表示外圈，外圈基本代号：238110
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
H：
重型承载
2：
24º < 锥角 < 25º30'
381：
内径范围：7-8 in
10：
部件代号，10表示外圈，外圈基本代号：238110
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | H238100 |
| 外圈零件号 | H238110 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
12.25 in 311.15 mm |
| C - 外圈宽度 |
2.5625 in 65.088 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.250 in 6.35 mm |
| Da - 外圈正面背衬直径 |
11.37 in 288.80 mm |
| Db - 外圈背面背衬直径 |
11.02 in 279.91 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.33 |
| Y - ISO标准系数ˡ³ˡ | 1.81 |
| Cg - 几何因子ˡ⁴ˡ | 0.122 |
